작업 유형 : 누전 원인 진단 / 절연 불량 / 전선 교체 작업 지역 : 용인시 기흥구 신갈동 아파트 작업 내용 : 차단기 트립 원인 진단 및 불량 전선 교체 차단기가 내려간 후 올려도 계속 트립되는 증상으로 의뢰 주신 현장입니다. 절연 저항 측정과 배선 도면을 활용해 불량 구간을 단계적으로 좁혀가며 정확한 원인을 찾아 최소 공사로 해결한 사례입니다.

현장 도착 후 분전함을 열어보니 차단기 하나가 트립 상태로 올라가지 않고 있었습니다. 바로 차단기를 올리지 않고 절연 저항 측정을 먼저 진행했습니다. 원인 파악 없이 복구할 경우 동일 증상이 반복되거나 전기 화재로 이어질 수 있기 때문입니다.

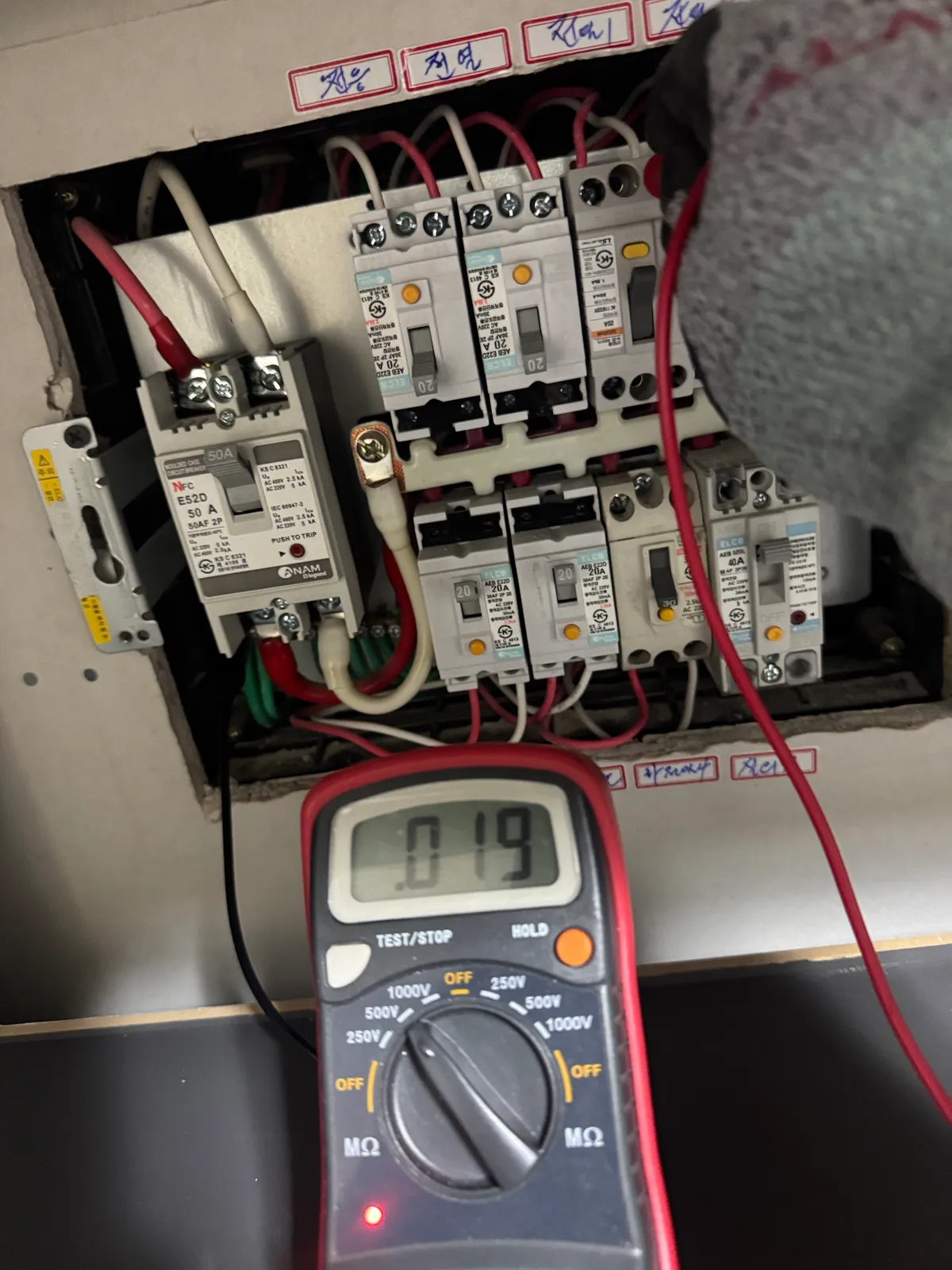

250V 기준으로 절연 저항을 측정한 결과 약 0.02MOhm 으로 측정되었습니다. 정상 기준은 1MOhm 이상으로, 사실상 절연이 거의 없는 상태입니다. 해당 회로 콘센트의 모든 플러그를 뽑고 재측정해도 0.03MOhm 으로 거의 변화가 없어 가전제품 문제가 아닌 배선 자체 또는 콘센트 박스 문제임을 확인했습니다.

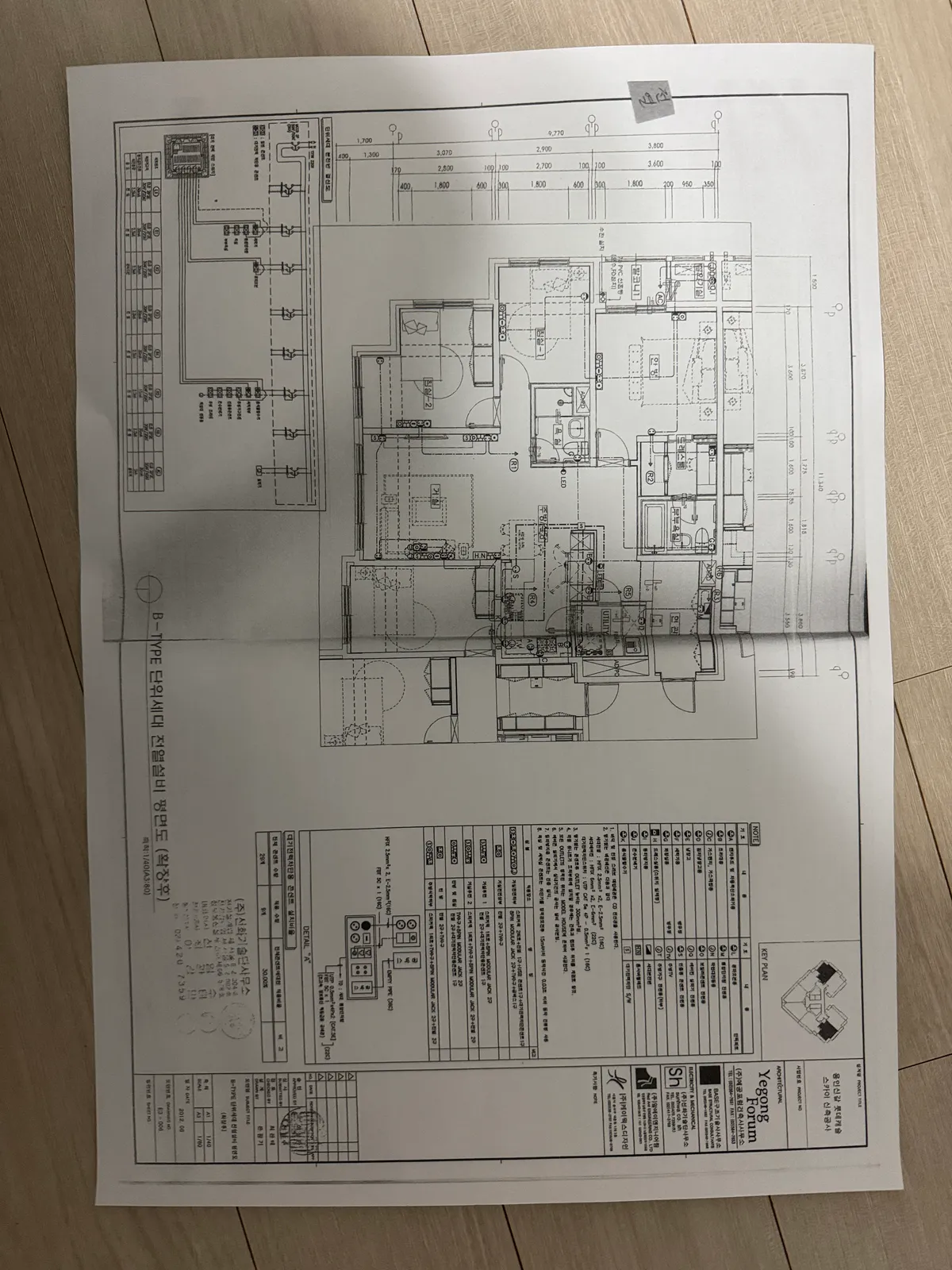

무작정 콘센트를 열기보다 관리실에서 도면을 받아 회로 경로를 먼저 파악했습니다. 도면 확인 결과 분전함에서 안방 콘센트 1을 지나 화장대 콘센트와 안방 콘센트 2로 분기되고, 안방 콘센트 2에서 다시 작은방과 보일러실로 분기되는 구조였습니다. 경로 파악 후 중간 지점부터 구간을 나눠가며 측정을 진행했습니다.

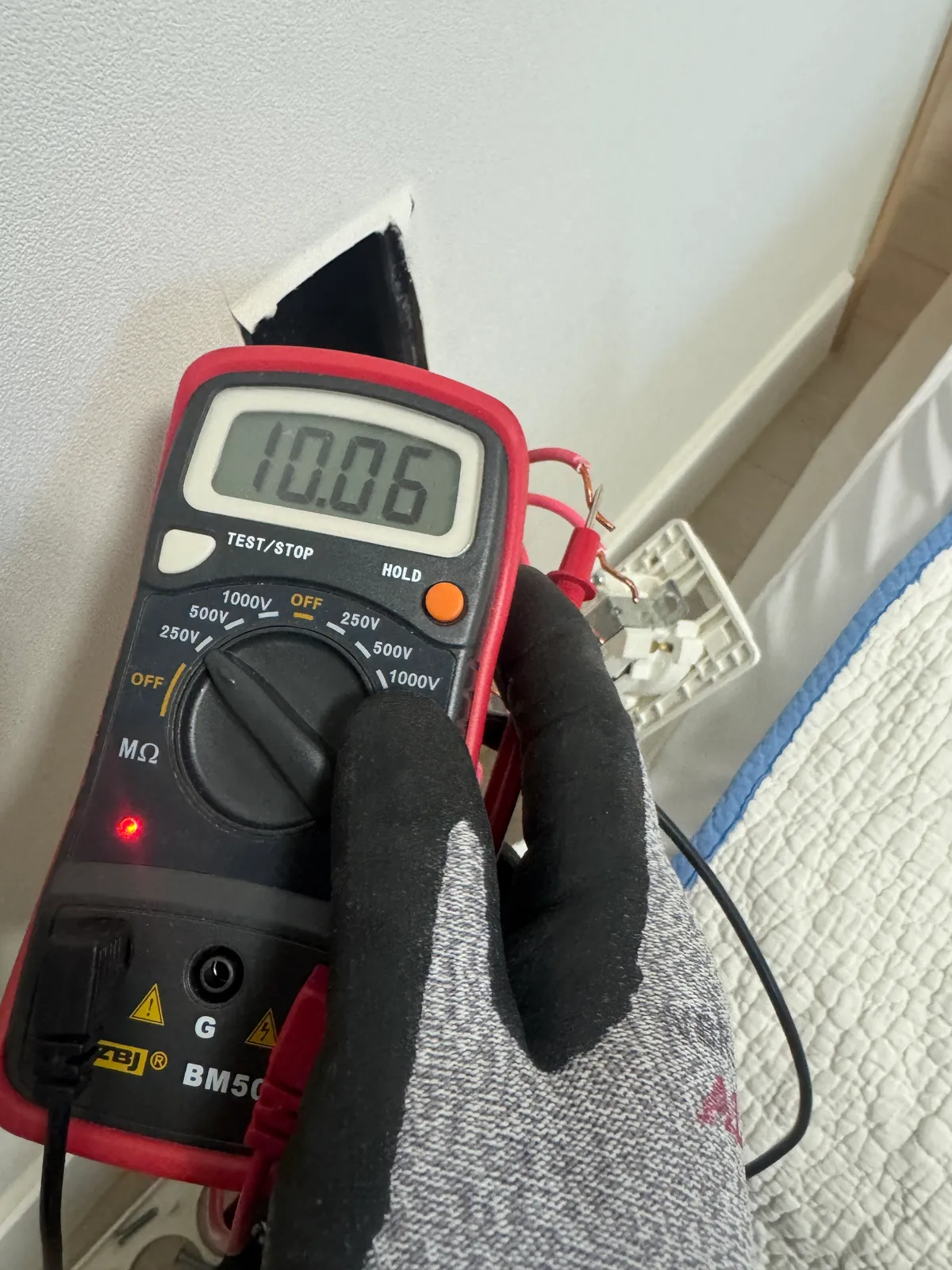

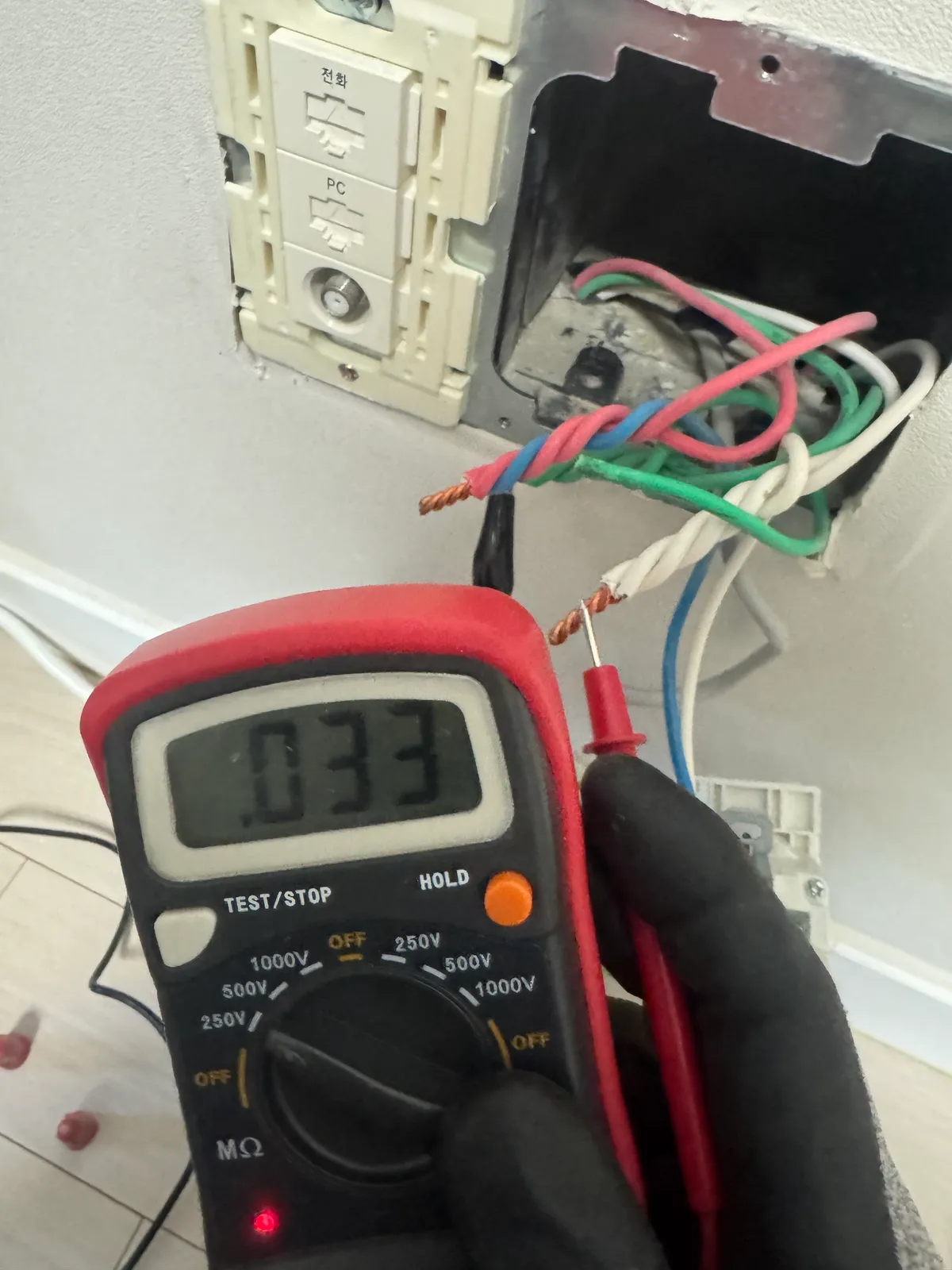

안방 콘센트 2를 먼저 열어 배선을 분리하고 각 방향별로 절연을 측정했습니다. 보일러실 및 작은방 방향은 양호, 분전함 방향 1차 라인이 불량으로 확인되었습니다. 이후 안방 콘센트 1을 열고 추가 측정하니 화장대 콘센트 방향 라인이 불량임을 확인했습니다. 단계적인 구간 분할 측정으로 불량 구간을 화장대 콘센트 라인으로 좁혔습니다.

화장대 콘센트를 열어보니 박스 내부는 깔끔하고 접속 상태도 양호했습니다. 그러나 전선 3가닥(핫선, 중성선, 접지선)의 절연을 각각 측정하니 3가닥 모두 불량이었습니다. 콘센트 박스 문제가 아닌 전선 자체의 절연 파괴로 확인되어 전선 교체로 진행했습니다.

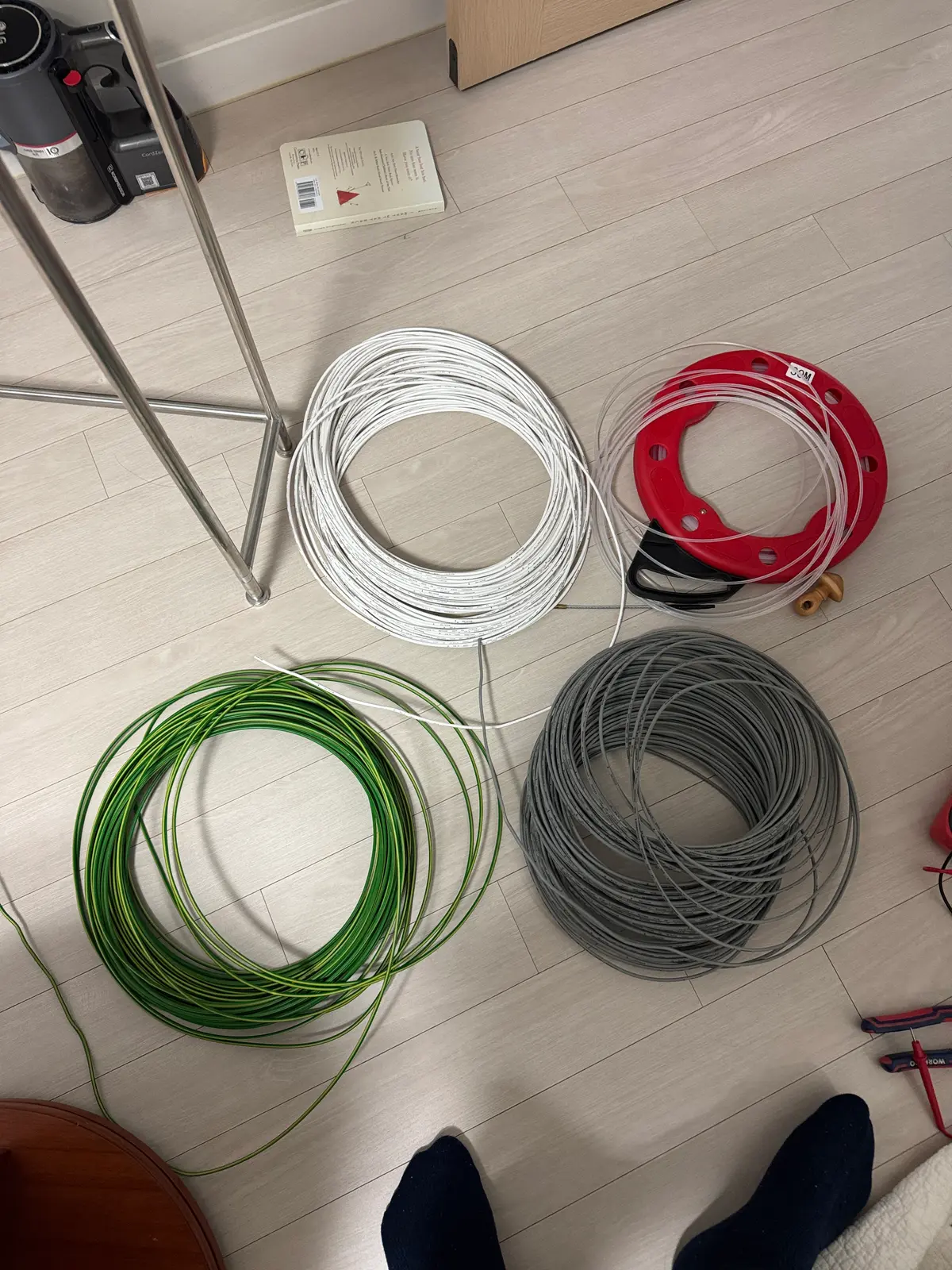

기존 전선에 새 전선을 묶어 배관 속으로 함께 당기는 방식으로 교체를 진행했습니다. 벽을 뜯지 않고 기존 배관을 활용해 전선만 교체하는 방법으로 작업 범위를 최소화했습니다.

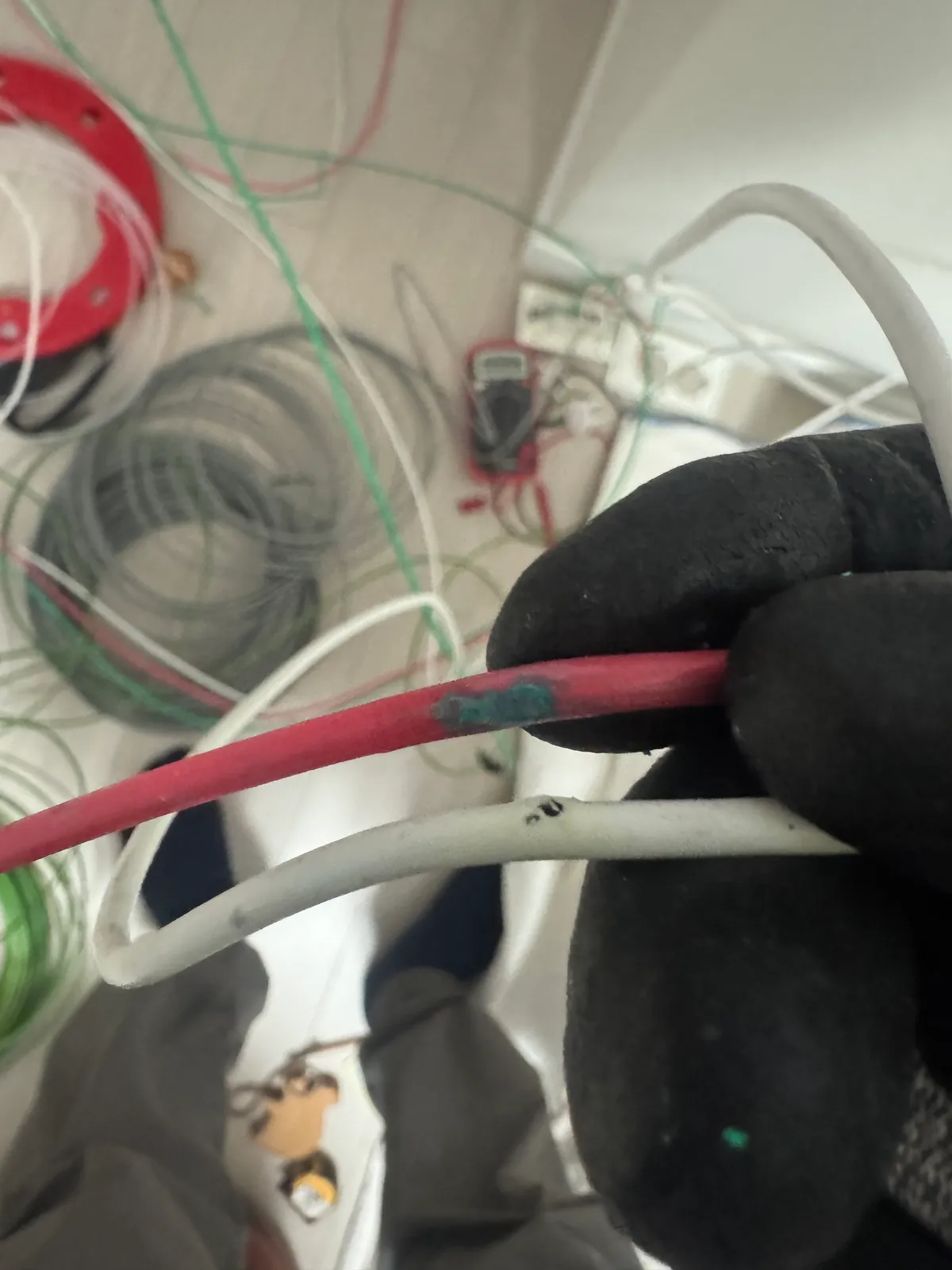

빼낸 기존 전선을 확인하니 못 또는 날카로운 것에 눌린 압착 흔적이 발견되었습니다. 압착 부위 주변에 산화 흔적이 있었고 전선이 습기를 머금고 있는 상태였습니다. 벽 속 배관 내에서 전선이 손상되고 산화와 습기가 더해지며 절연이 완전히 파괴된 것이 차단기 트립의 직접적인 원인이었습니다.

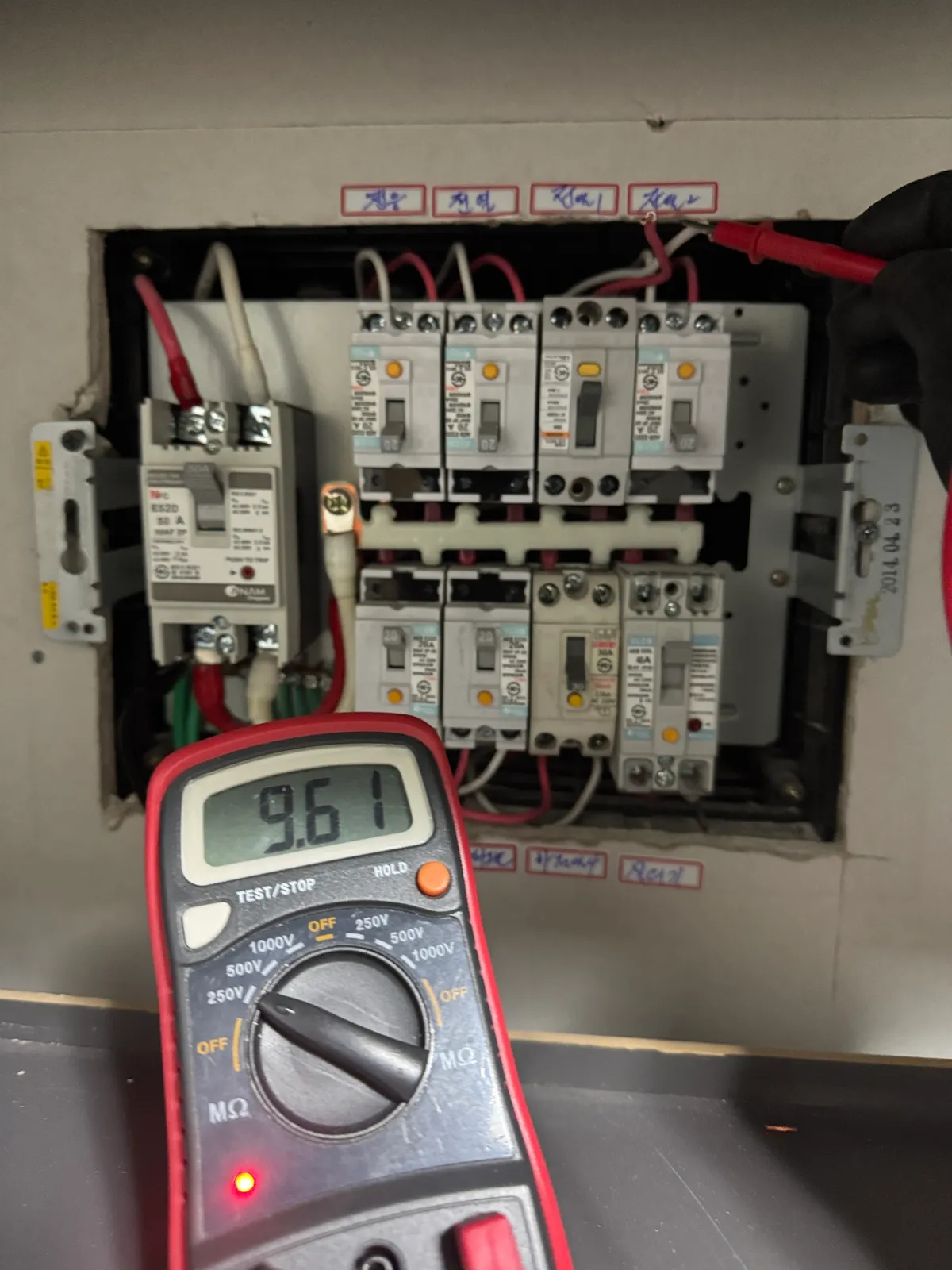

전선 교체 및 콘센트 박스 재결선 후 최종 절연 측정 결과 9.6MOhm 으로 확인되었습니다. 차단기도 정상적으로 올라가며 해당 회로 복구 완료되었습니다. 안방에서 작은방으로 넘어가는 라인이 9MOhm 수준으로 확인되어 해당 부분은 고객님과 협의 후 추후 별도 수리로 진행하기로 했습니다.
