직업으로 도예가를 하시는 분의 의뢰가 들어왔습니다. 전기 가마 사용을 위한 배선공사를 부탁받았어요

분전함을 열어보니 차단기도 잔뜩있었습니다.

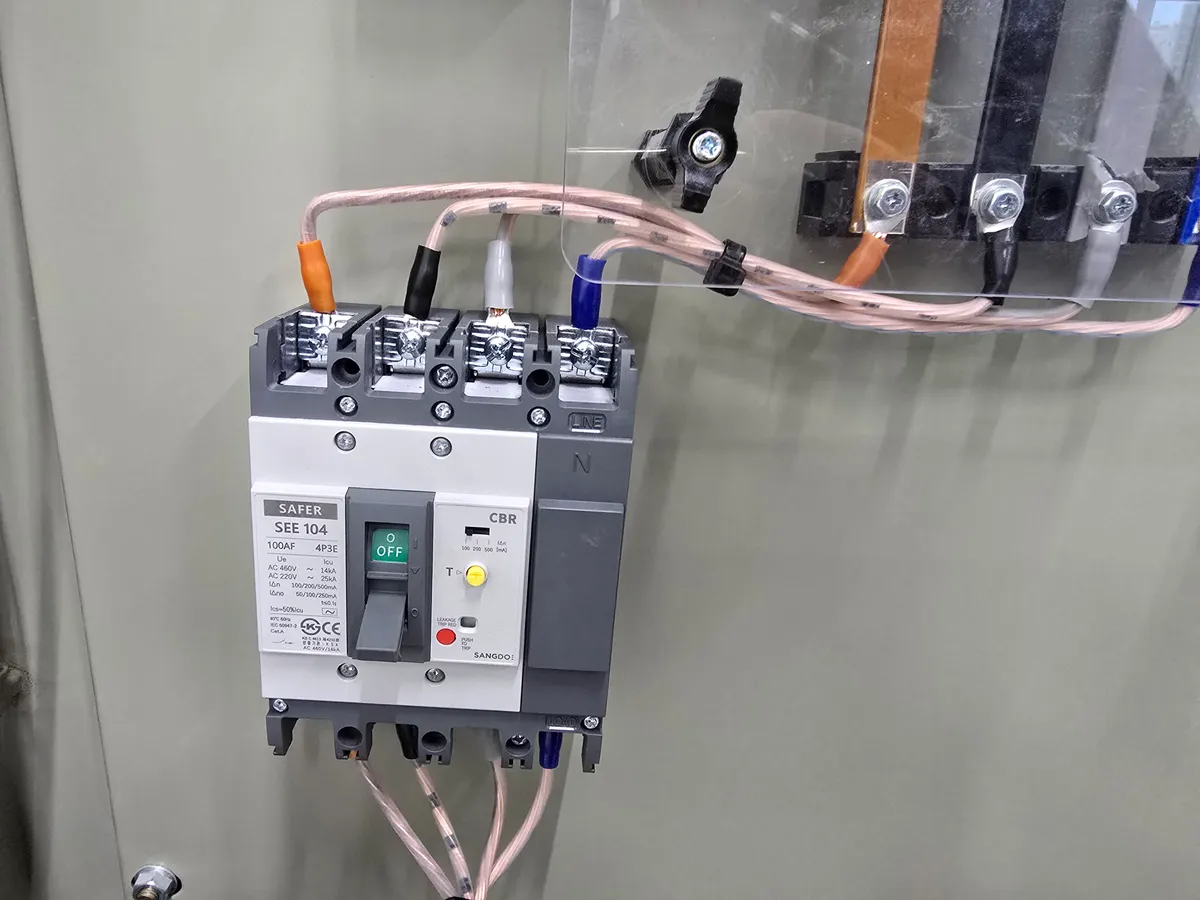

정격전류 23A 제품이라 30A누전 차단기를 달았어요. 아무래도 젖은손으로 전기제품을 만질 위험이 존재하기에 누전차단기 장착한모습입니다~

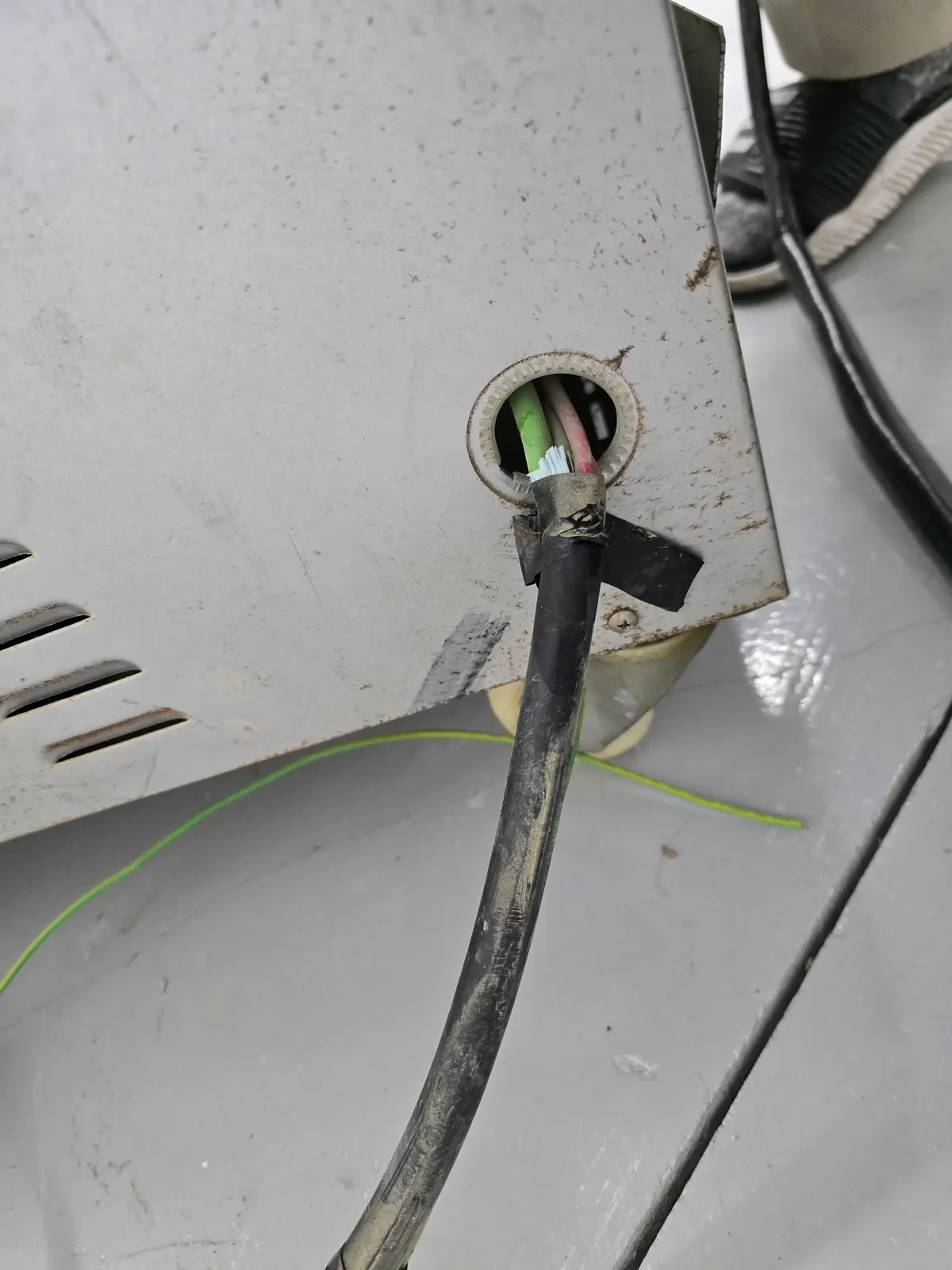

사진에선 잘 보이지 않지안 3상 4선식 연결에 외함접지가 따로 필요한 제품이었습니다.

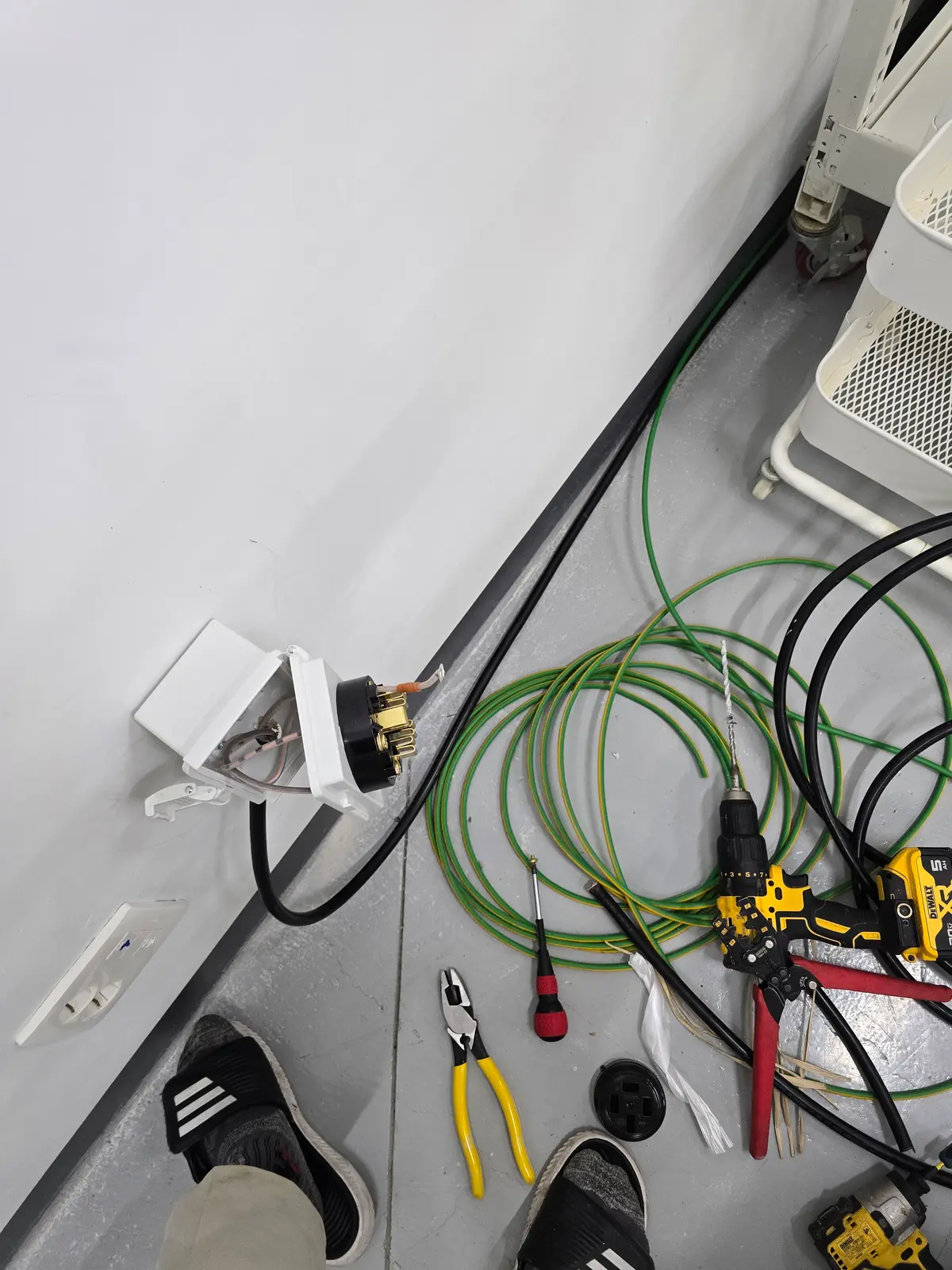

그로인해 6sq 4c케이블과 접지 6sq를 깐모습입니다. 제품 편히 연결하시라고 3상 전력콘센트를 설치했어요. 4p짜리인데 보통 상 세개와 접지를 잡는 콘센트이지만 저는 G단자를 N상으로 활용하여 3상 4선배선을 마친모습입니다.

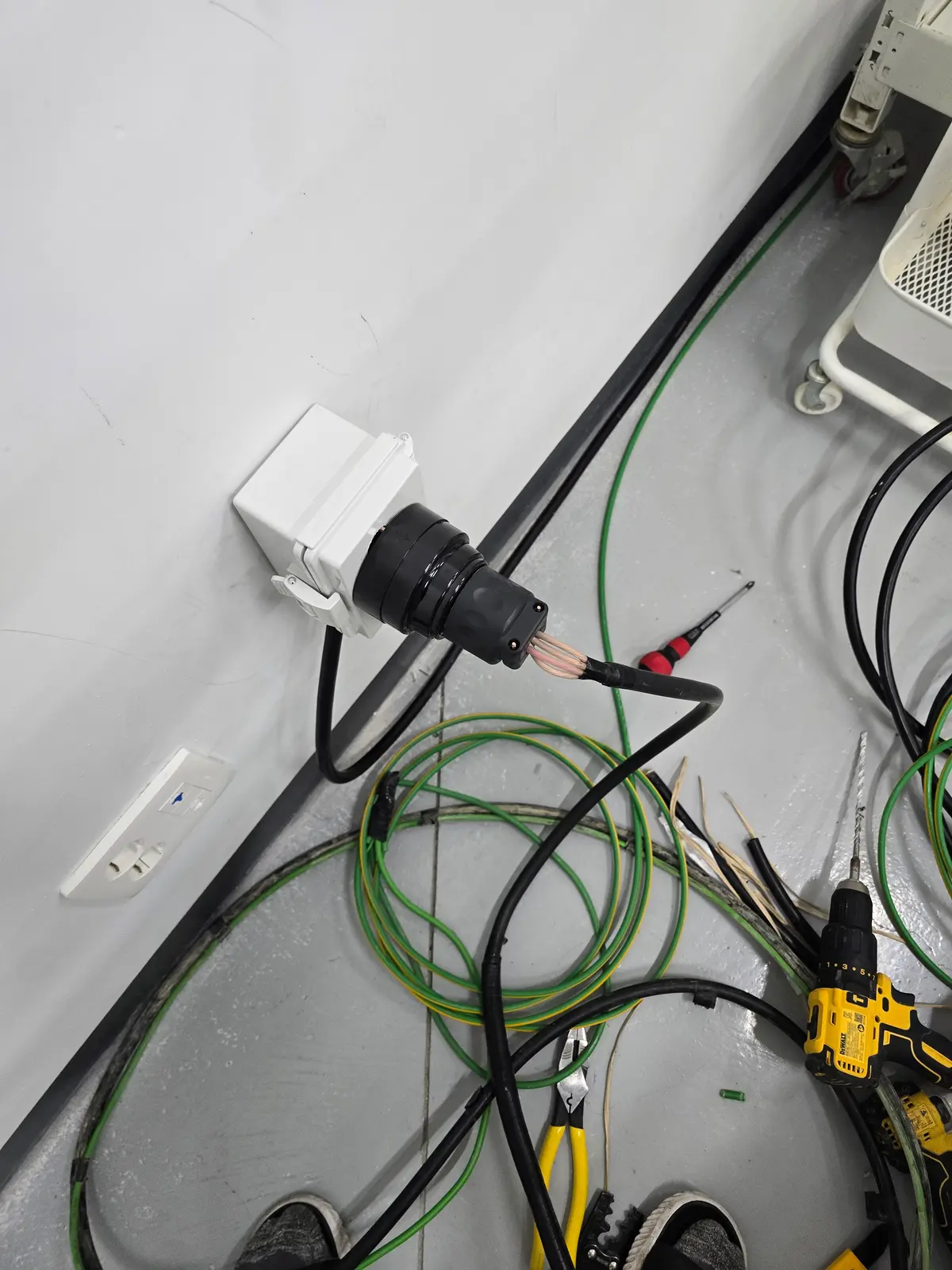

새로단 콘센트에 연결을 한모습이에요 작업도중이라 지저분하지만 작업마치고 깔끔하게 정리해뒀습니다 ^^.

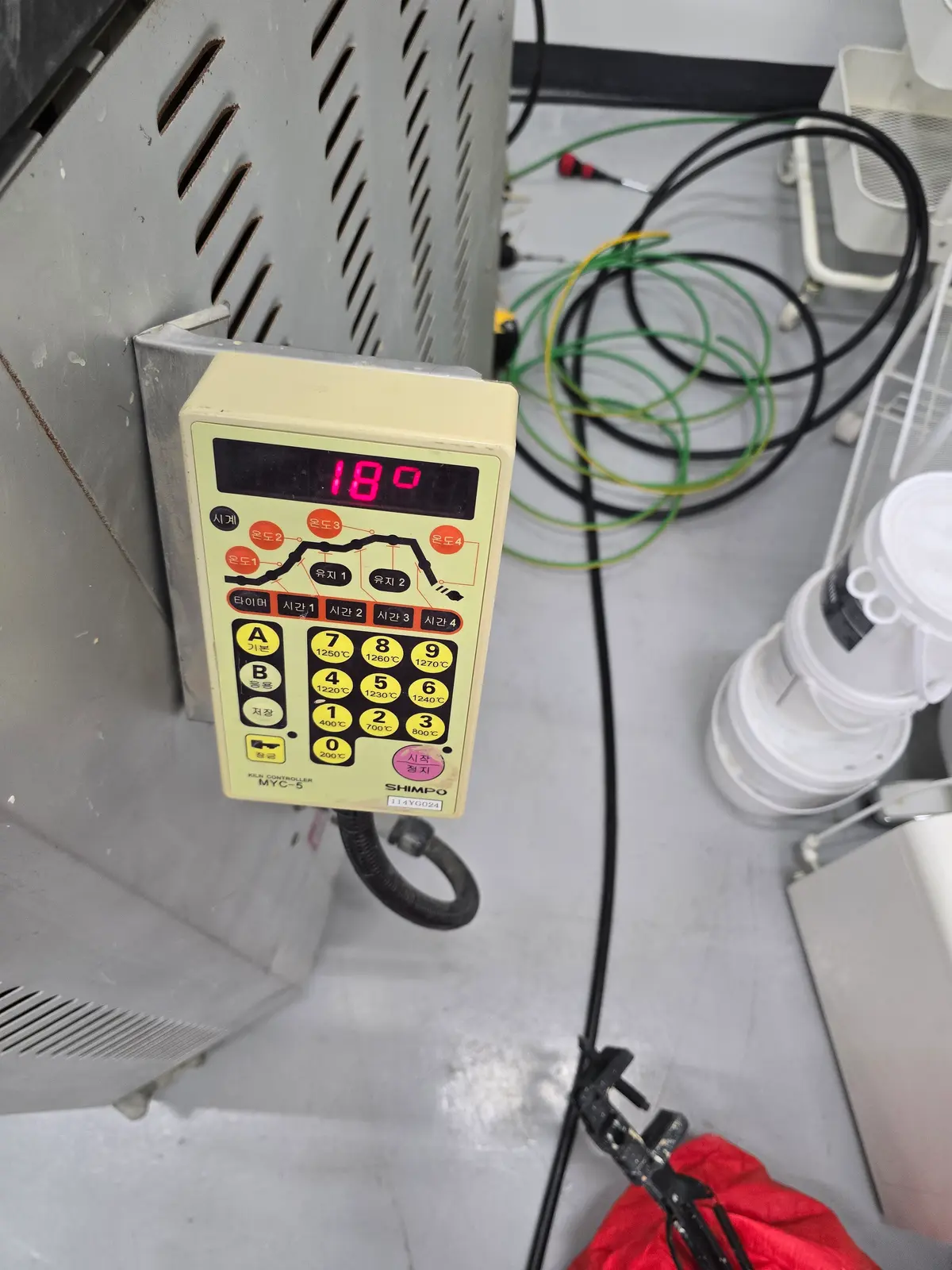

장치 전원을 켜보니 잘 작동하는걸 확인했습니다. 기부니가 좋네요 ^^. 기존 220콘센트함에 배선이 가능했으면 좋았겠지만.... 16 cd관이었기때문에 4c 6sq케이블과 gv 6sq 두가닥을 안으로 넣는게 불가능했답니다... 그래도 한번 시도해보려고하다가 진땀뺐네요. 의뢰하신 고객님이 만족스럽게 잘 사용하셨으면 좋겠습니다~
