[프로젝트 개요] 작품명 : 대규모 복합시설 계획설계 및 CAD 도면 작성 규모 : 지하 1층 ~ 지상 7층 작업 범위 : 배치도, 층별 평면도(B1~7F), 정면도 도면화 사용 프로그램 : AutoCAD [주요 작업 내용] 1. 정밀 그리드 및 구조 계획 : 정확한 X/Y축 축열 치수 기반 도면화 2. 복합 공간 구획 : 주차장, 전시실, 체육시설 등 용도별 동선 및 실배치 반영 3. 대지 연계 및 입면 : 주변 도로 연계 배치도 및 입체감을 반영한 정면도 작성 [가능한 서비스] 건축, 인테리어 CAD 도면 작성 및 수정 손도면 / 이미지/ PDF 파일의 CAD(dwg)정밀 도면화 기획 및 계획단계 평면도, 입면도 작업 지원

정면도

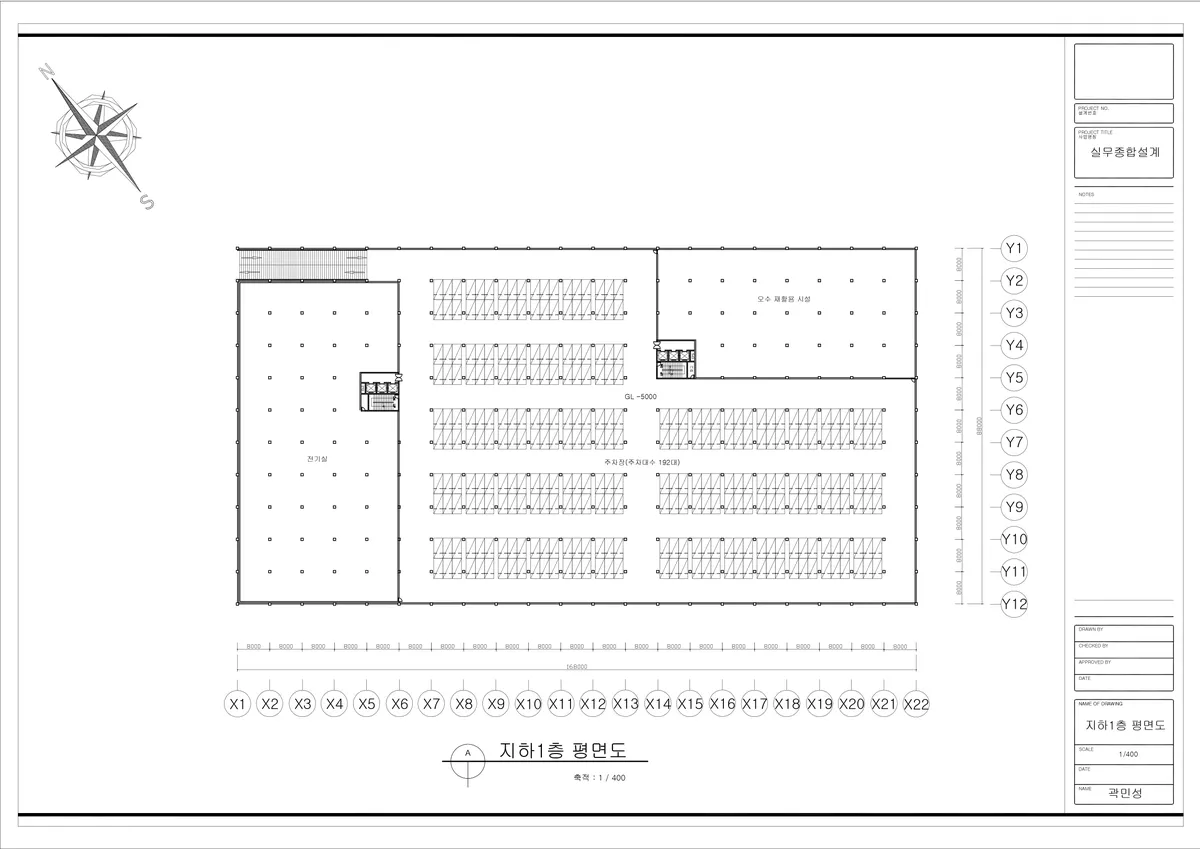

지하 1층 평면도

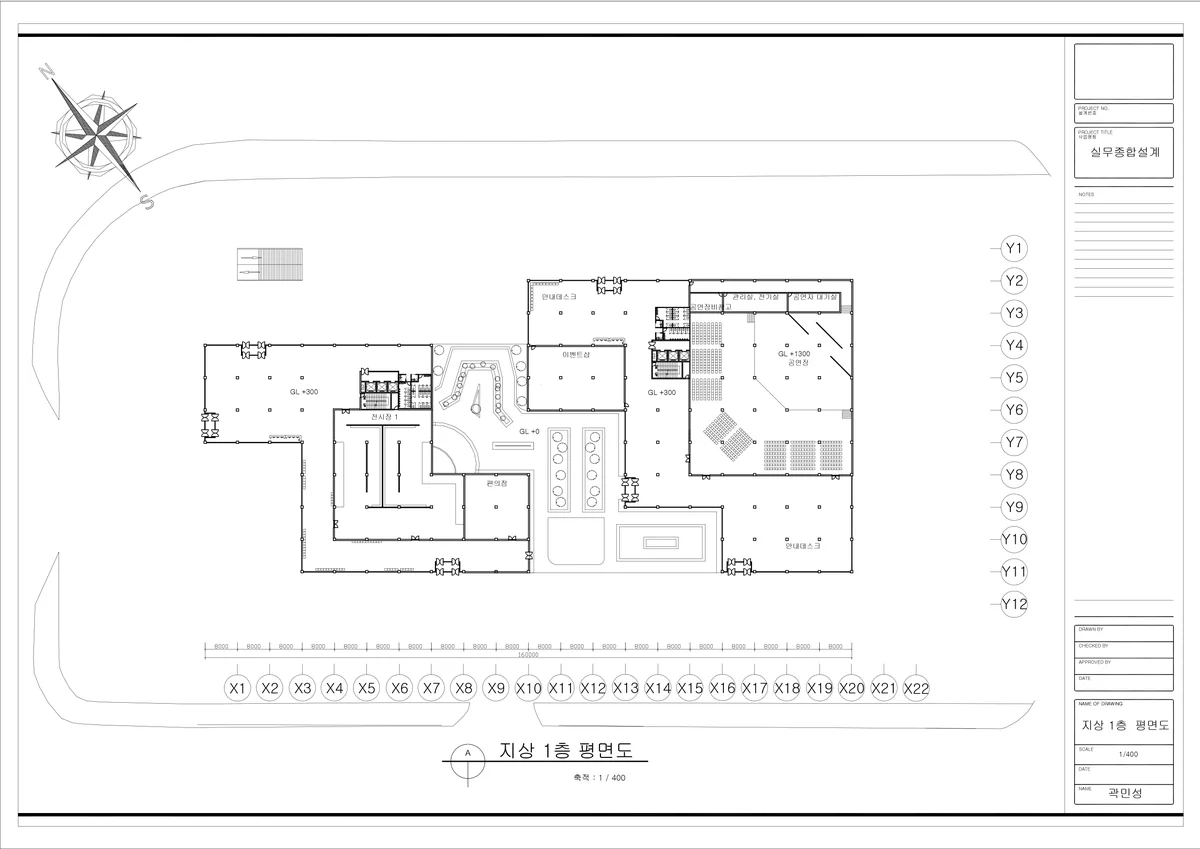

지상 1층 평면도

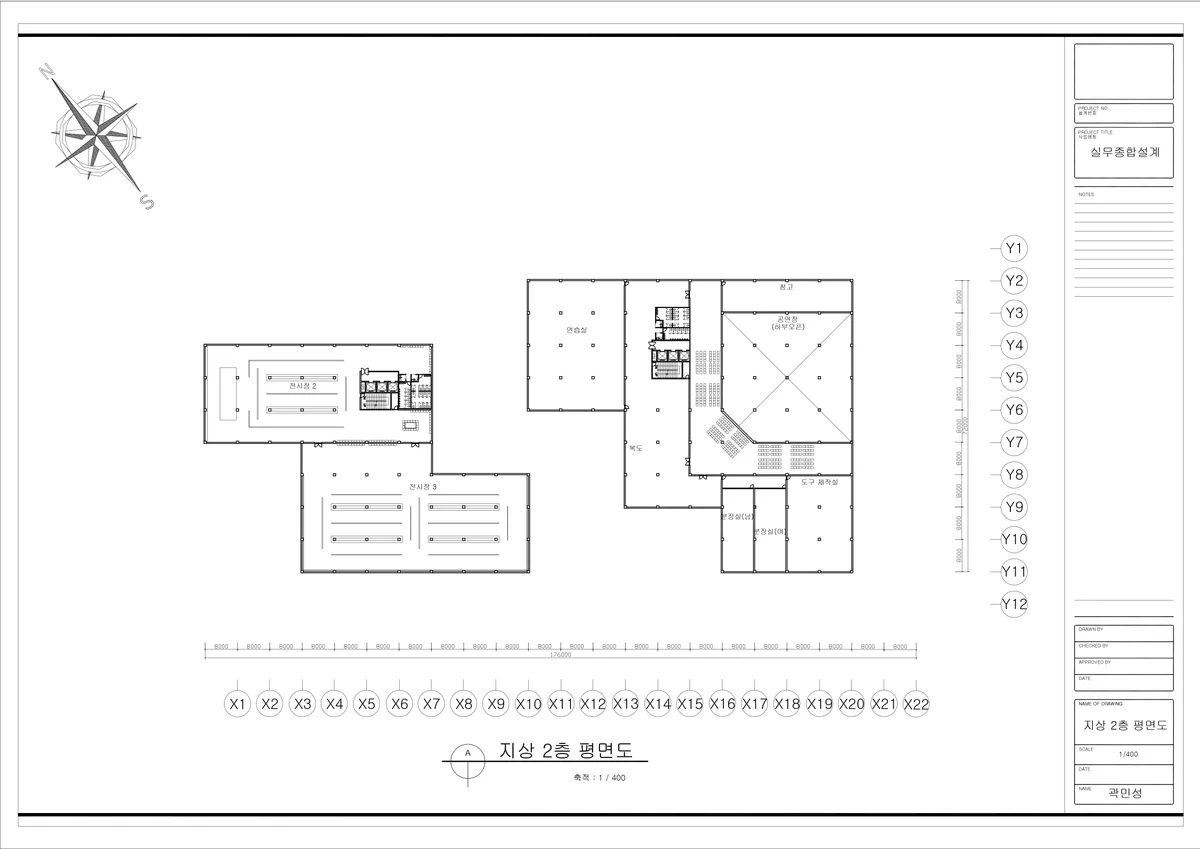

지상 2층 평면도

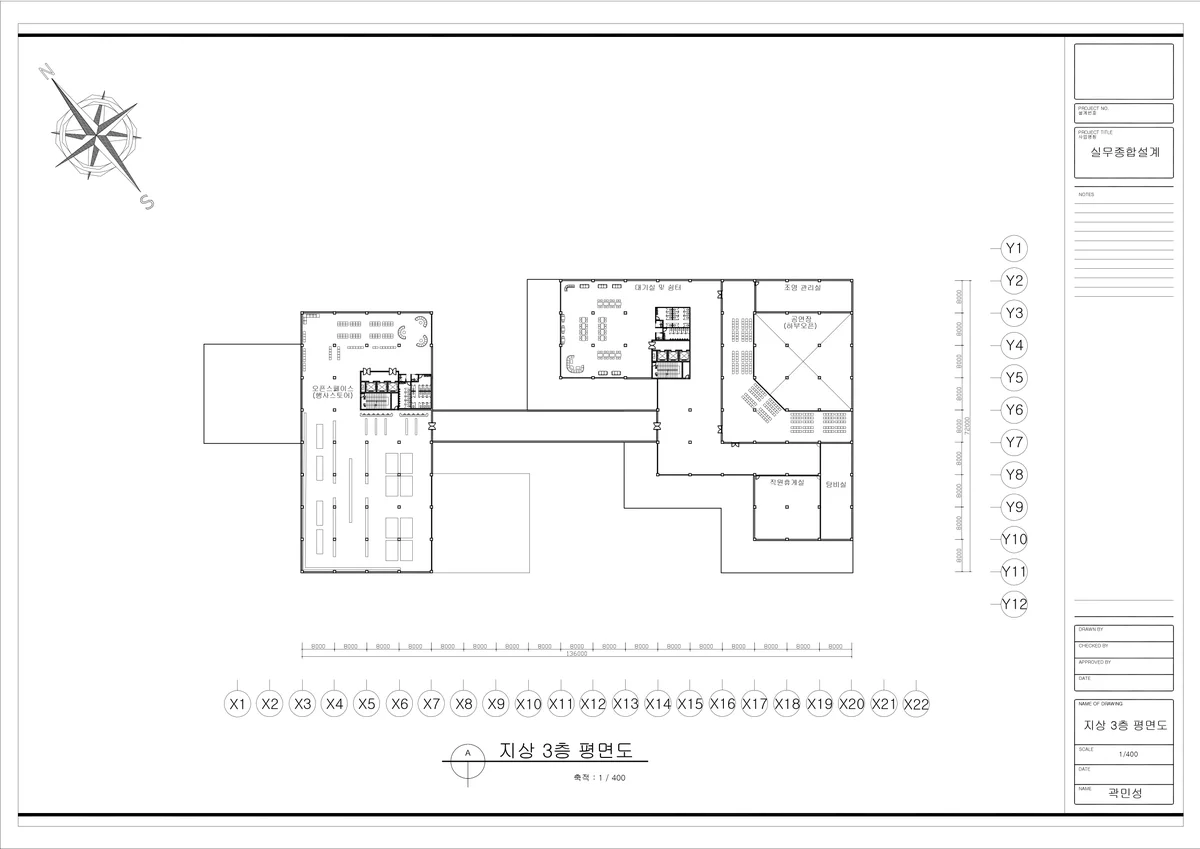

지상 3층 평면도

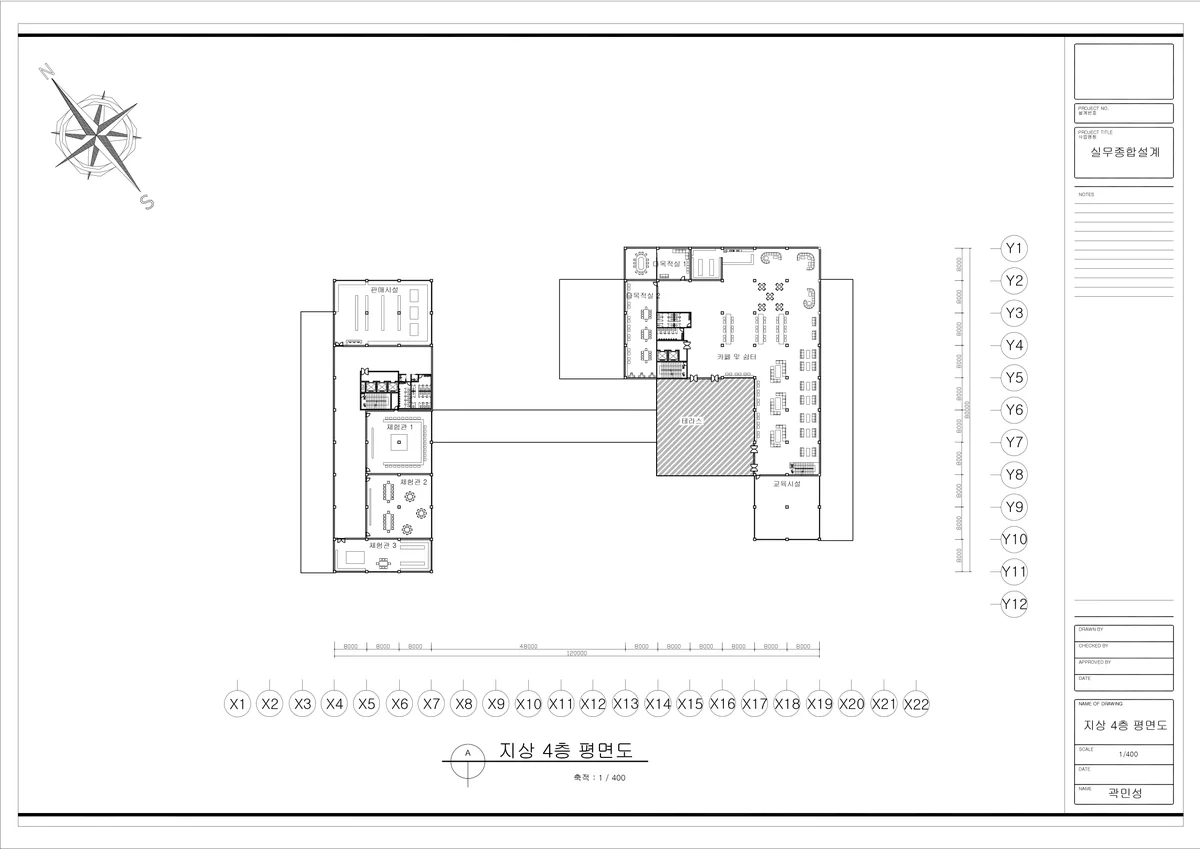

지상 4층 평면도

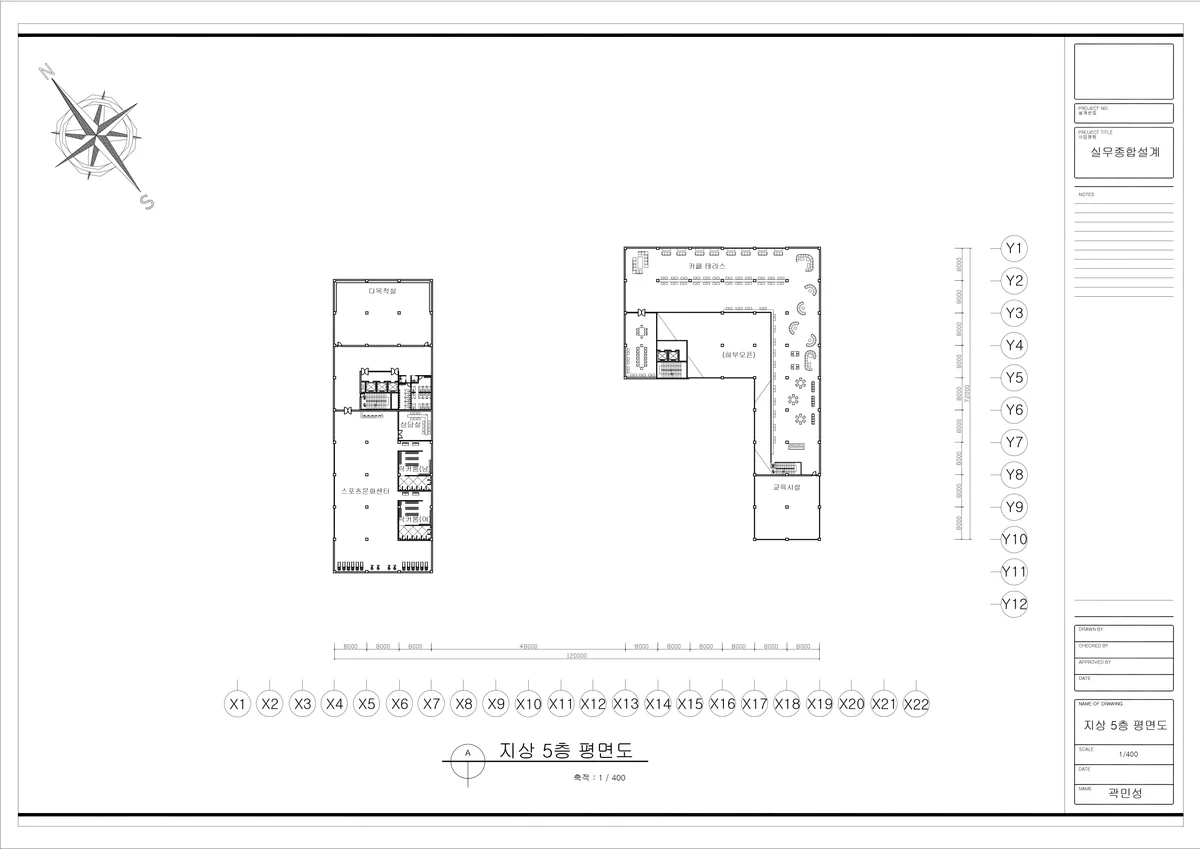

지상 5층 평면도

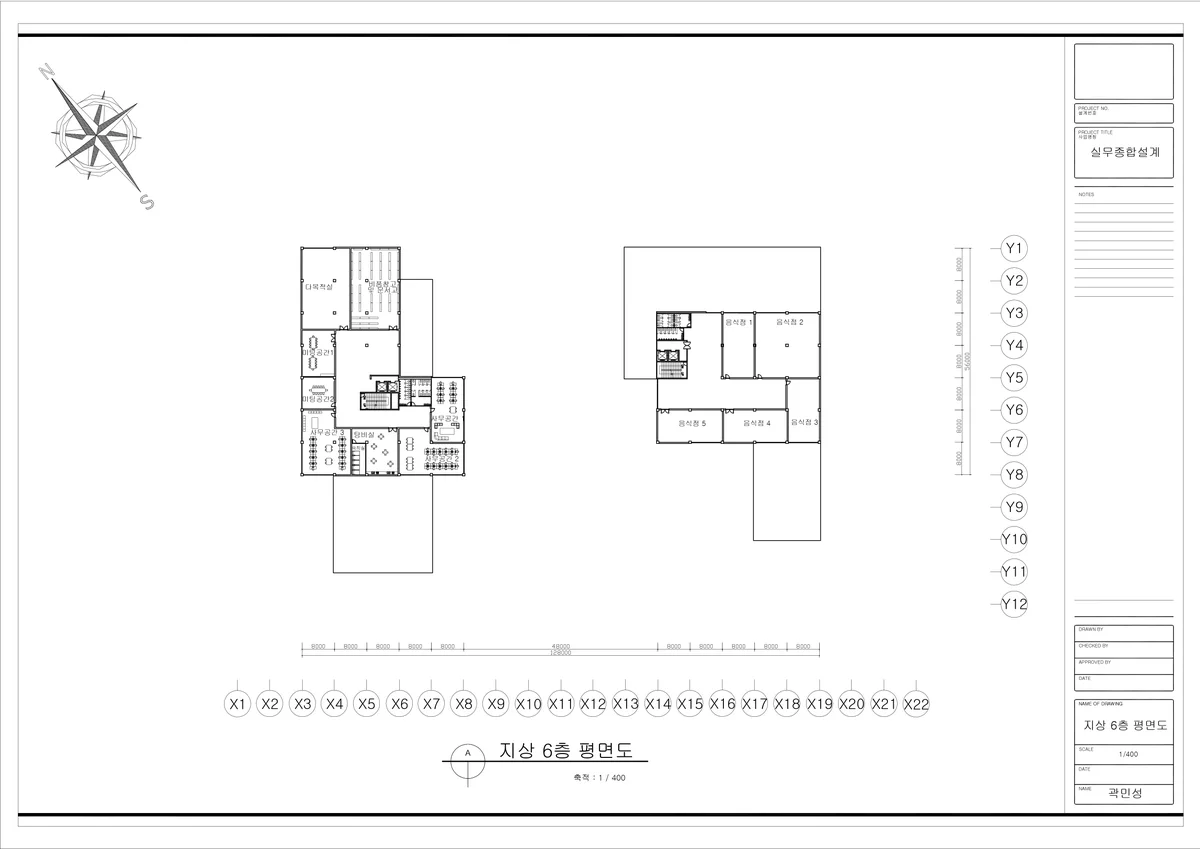

지상 6층 평면도

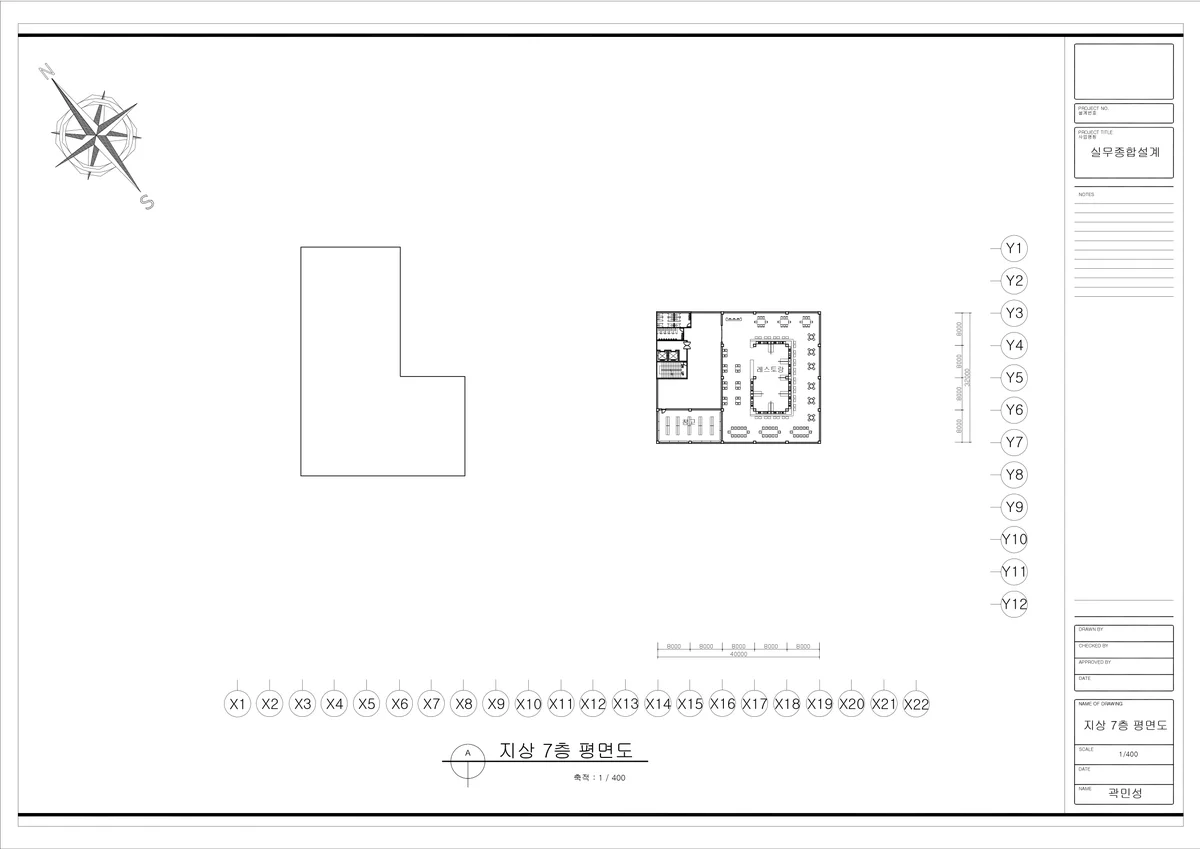

지상 7층 평면도

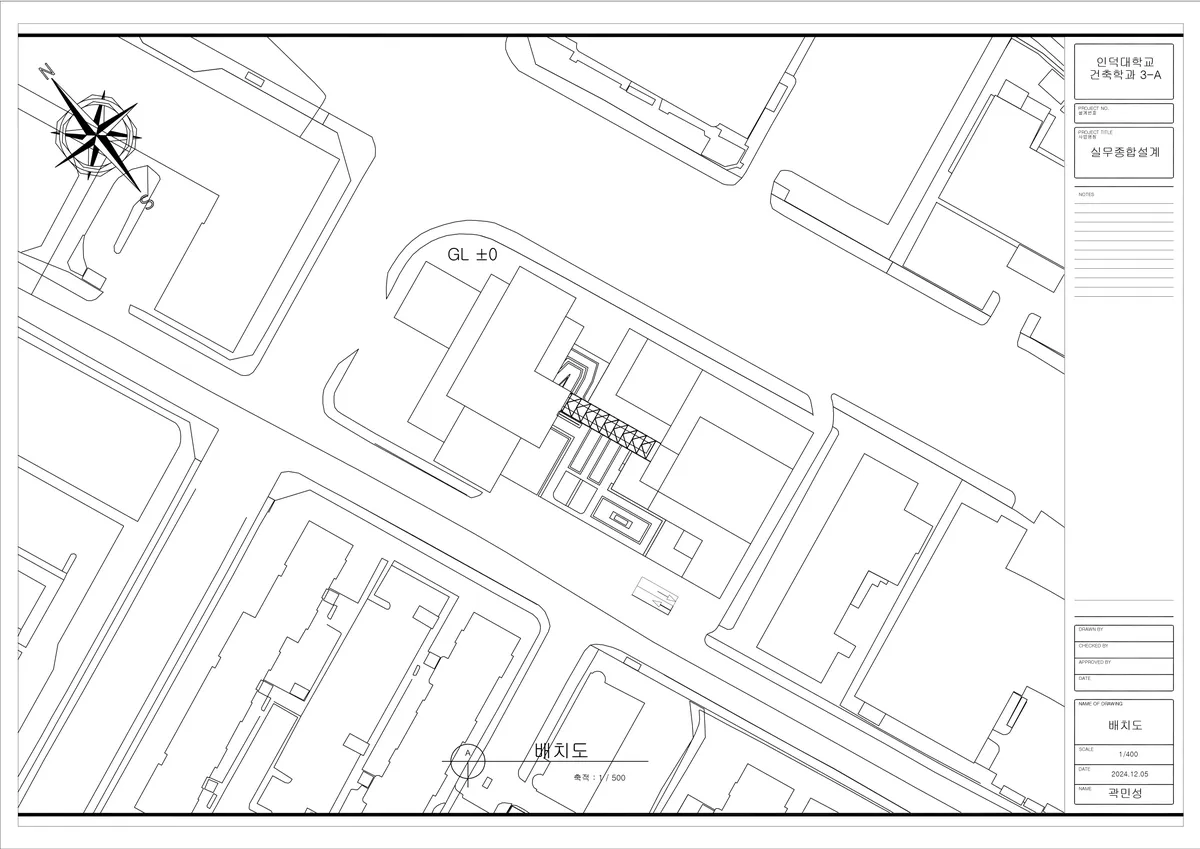

배치도

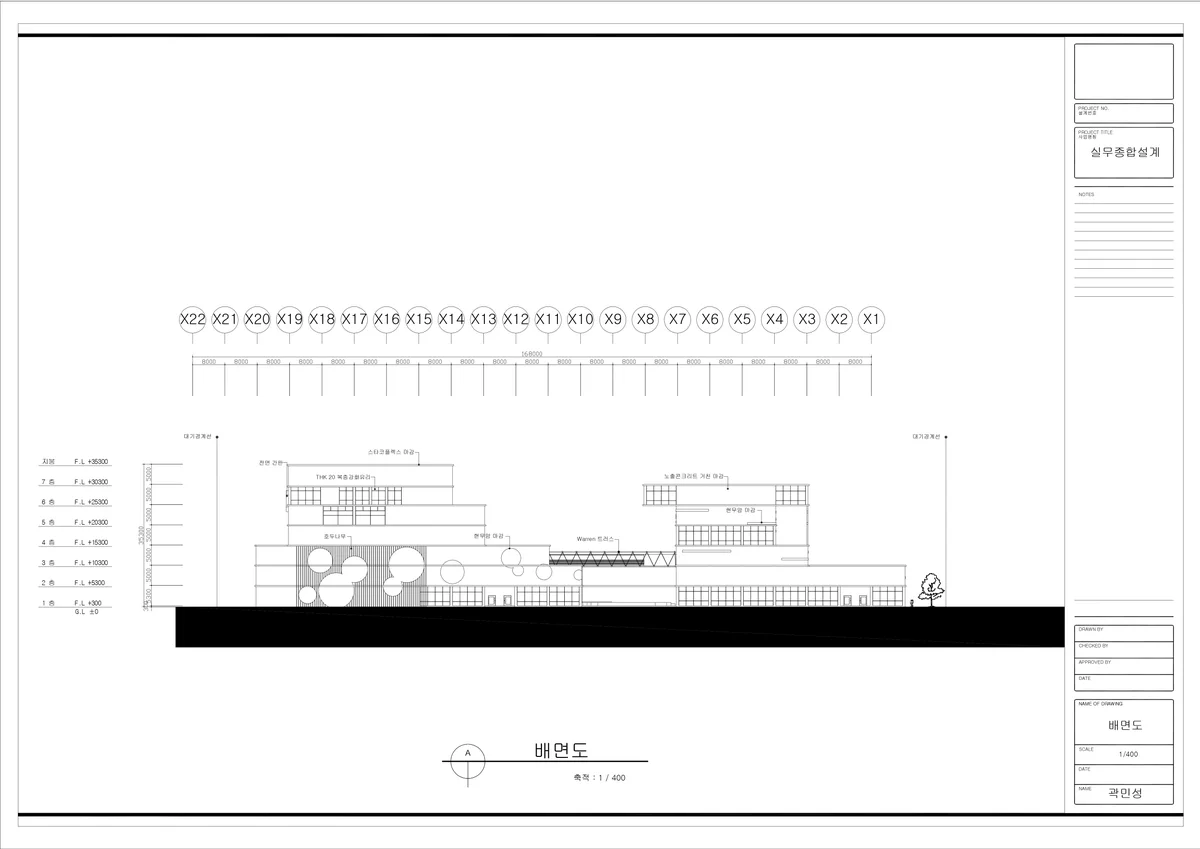

배면도

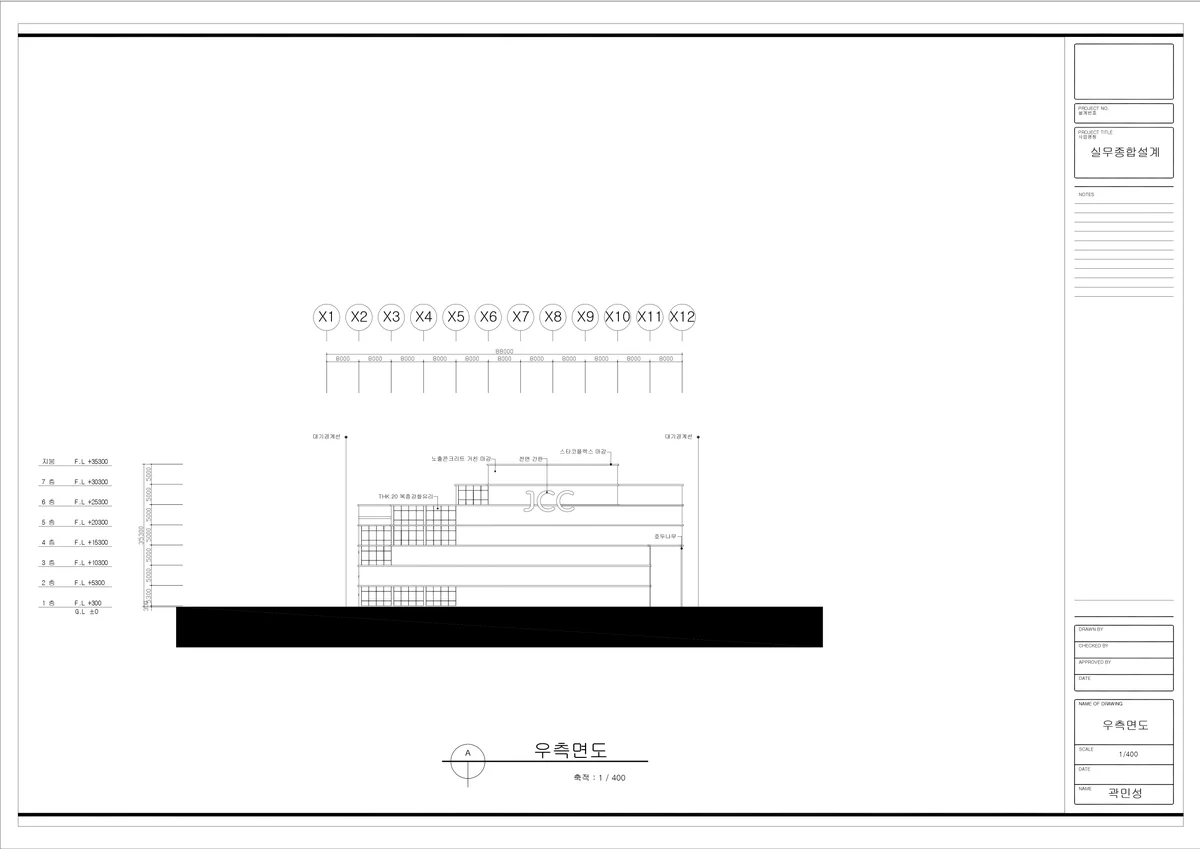

우측면도

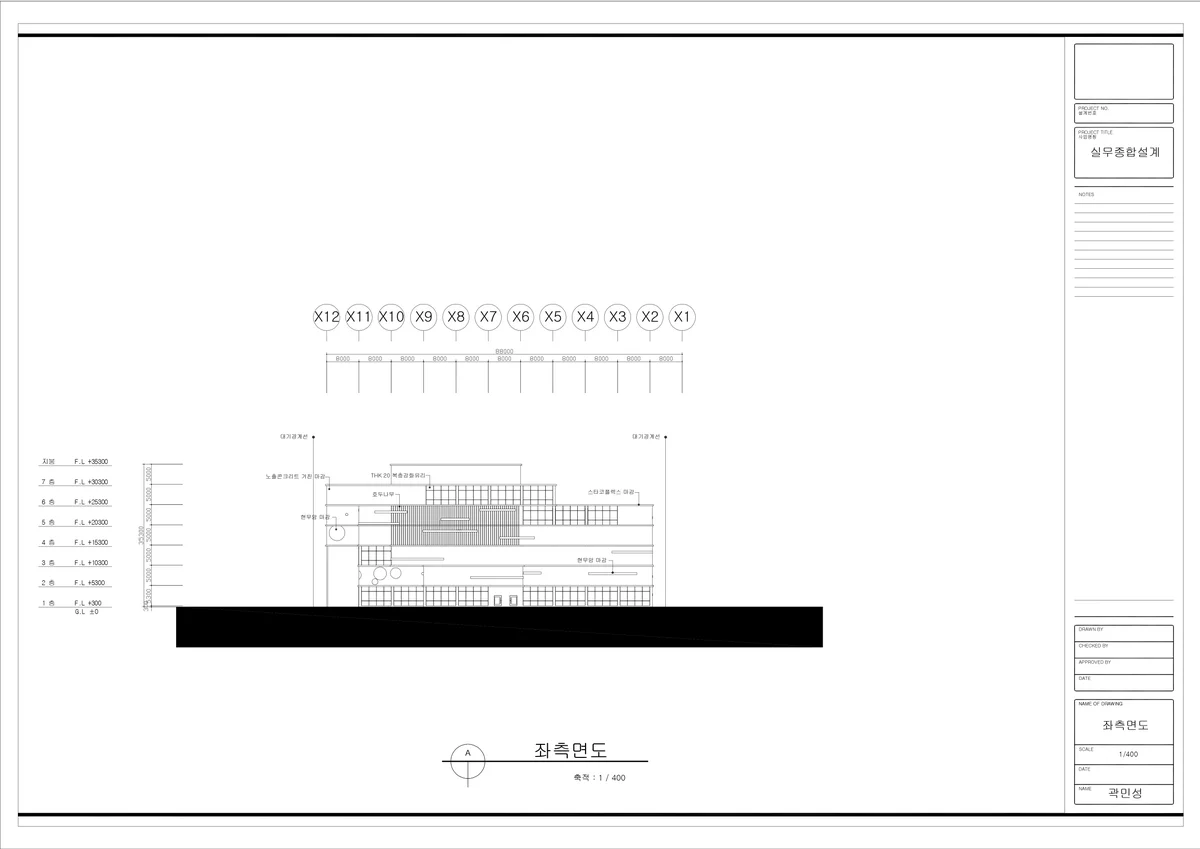

좌측면도

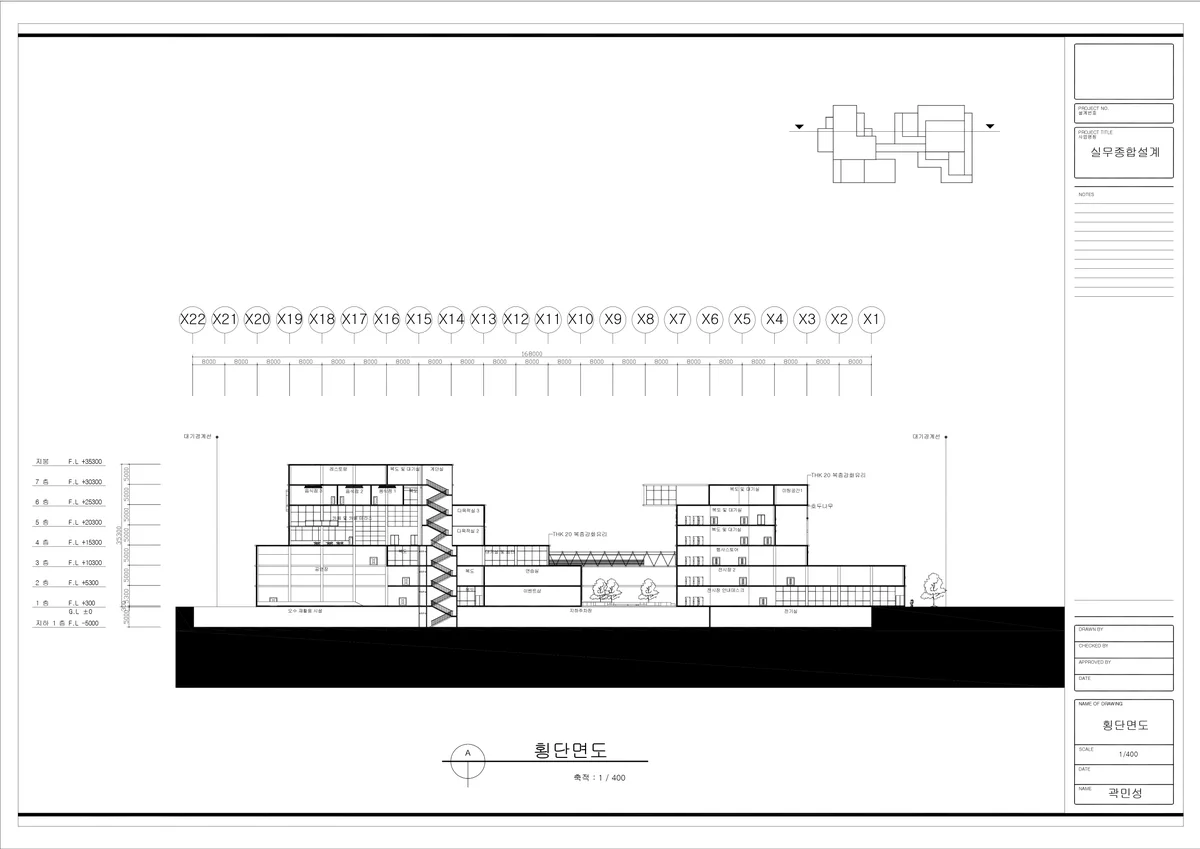

횡단면도

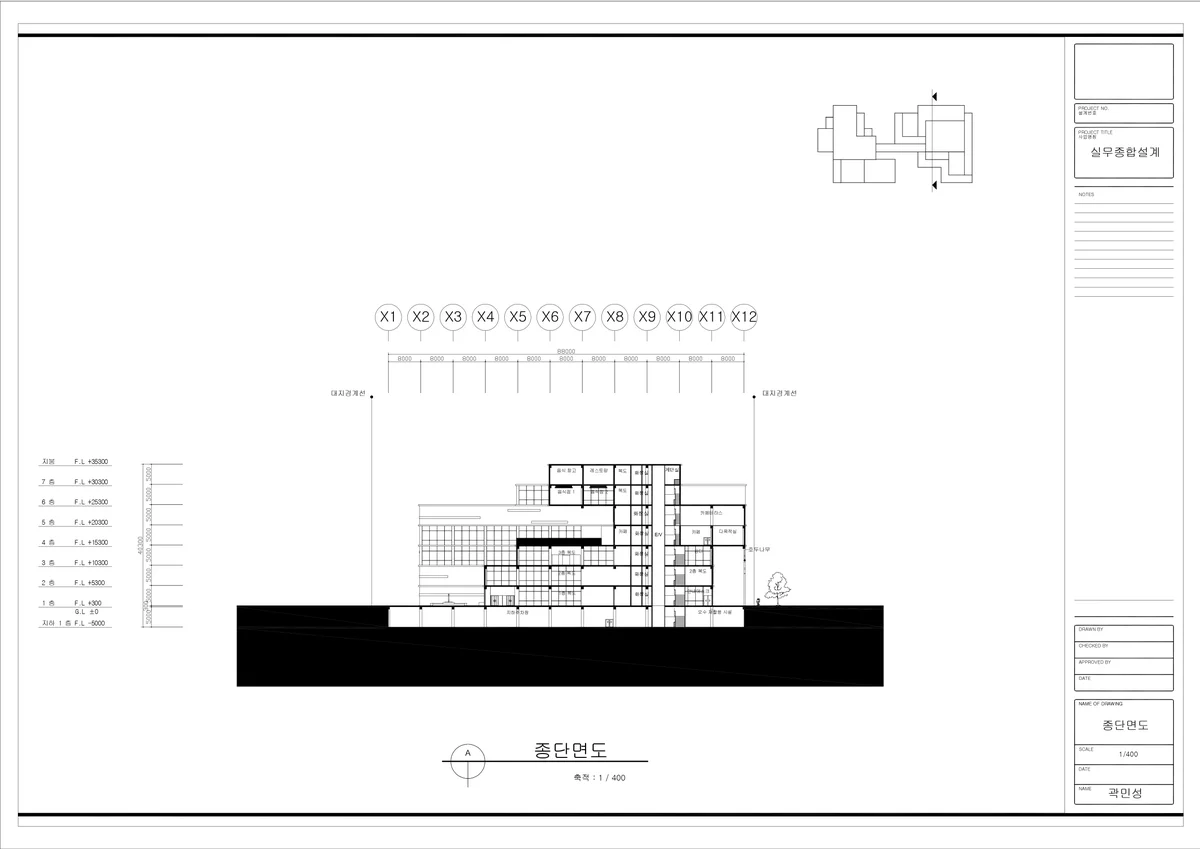

중단면도 표시된 금액은 기본 평면도 1장(또는 기본 도면화)작업 기준입니다. 전체 프로젝트 규모 및 도면 장수에 따라 상담 후 최종 견적을 안내해 드립니다.
