안녕하세요 헤만웍스입니다. 펜더 재팬 재즈베이스 입니다. 대학교 밴드 동아리 분이 찾아 주셨습니다. 밴드 특성상 하드한 음악을 할 때도 있는데 재즈베이스 싱글픽업 톤이 좀 약하지 않냐고 제가 물으니 학생분이 맞다고 그래서 5현 같은 저음이 풍부한 베이스를 따로 구해야 할지 고민이라고 하셨습니다. 기존 싱글 픽업을 그대로 두고 배선 등을 개조해서 험버커 톤 모디를 하면 프레시젼 베이스의 80~90% 비슷한 톤으로 만들 수 있다고 소개를 해드리니 좋을것 같다고 해달라고 하셔서 개조 작업을 진행 하였습니다. 토글 스위치를 추가하고 배선을 개조하면 싱글 픽업 2개는 직렬로 연결되어 프레시젼 험버커와 유사한 톤이 되어 기존 재즈 싱글 픽업보다 훨씬 묵직한 사운드로 변하는 것이 가능합니다. 토글 스위치 조작으로 기존 싱글 픽업 톤과 직렬 험버커 톤 모드 이렇게 두가지로 활용이 가능합니다. (Jazz Bass series/parallel toggle mod)

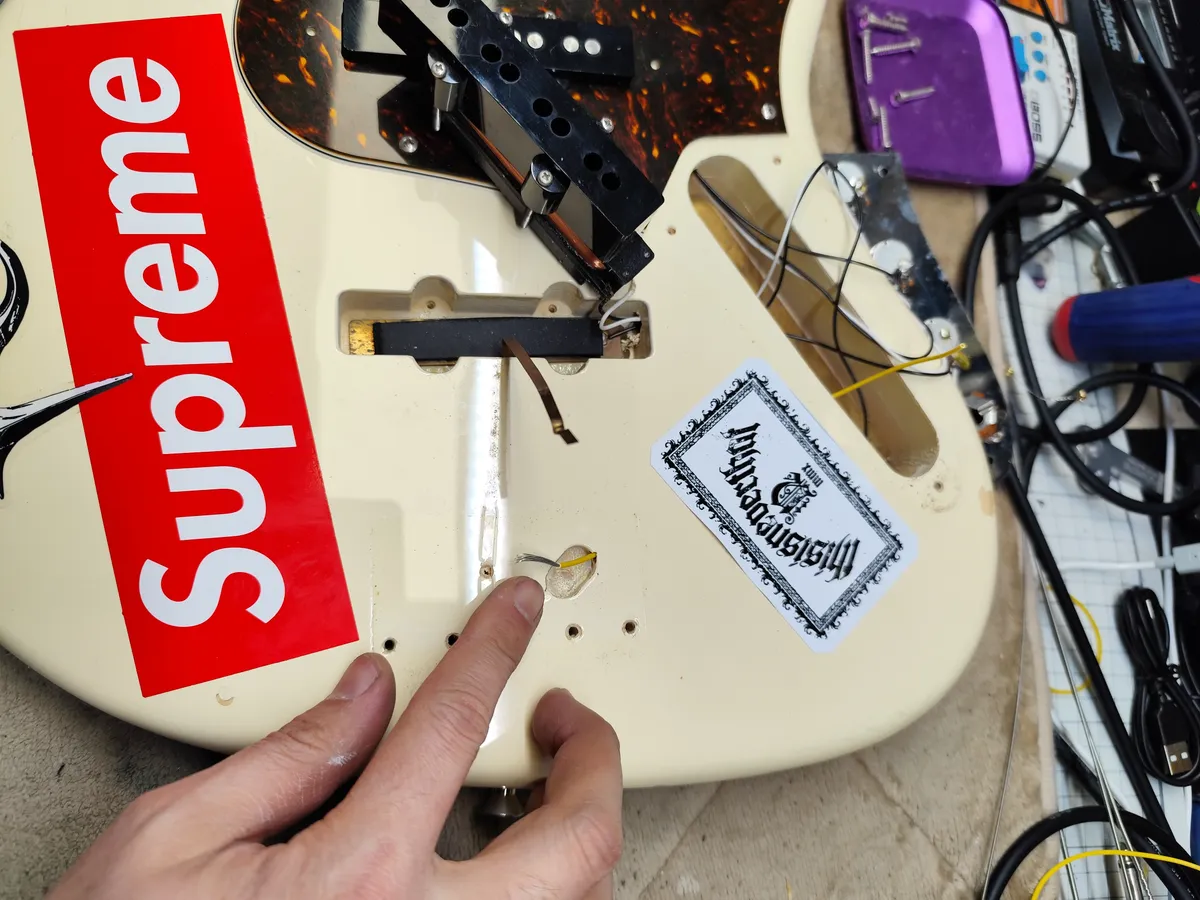

리어 픽업 라우팅 바닥에 있는 동판이 밖으로 나와서 브릿지와 연결되는 접지 방법이라 깔끔하게 브릿지 밑에 라우팅 구멍으로 그라운드 전선을 연결하고 밖으로 나와있는 동판 그라운드선은 제거를 하였습니다.

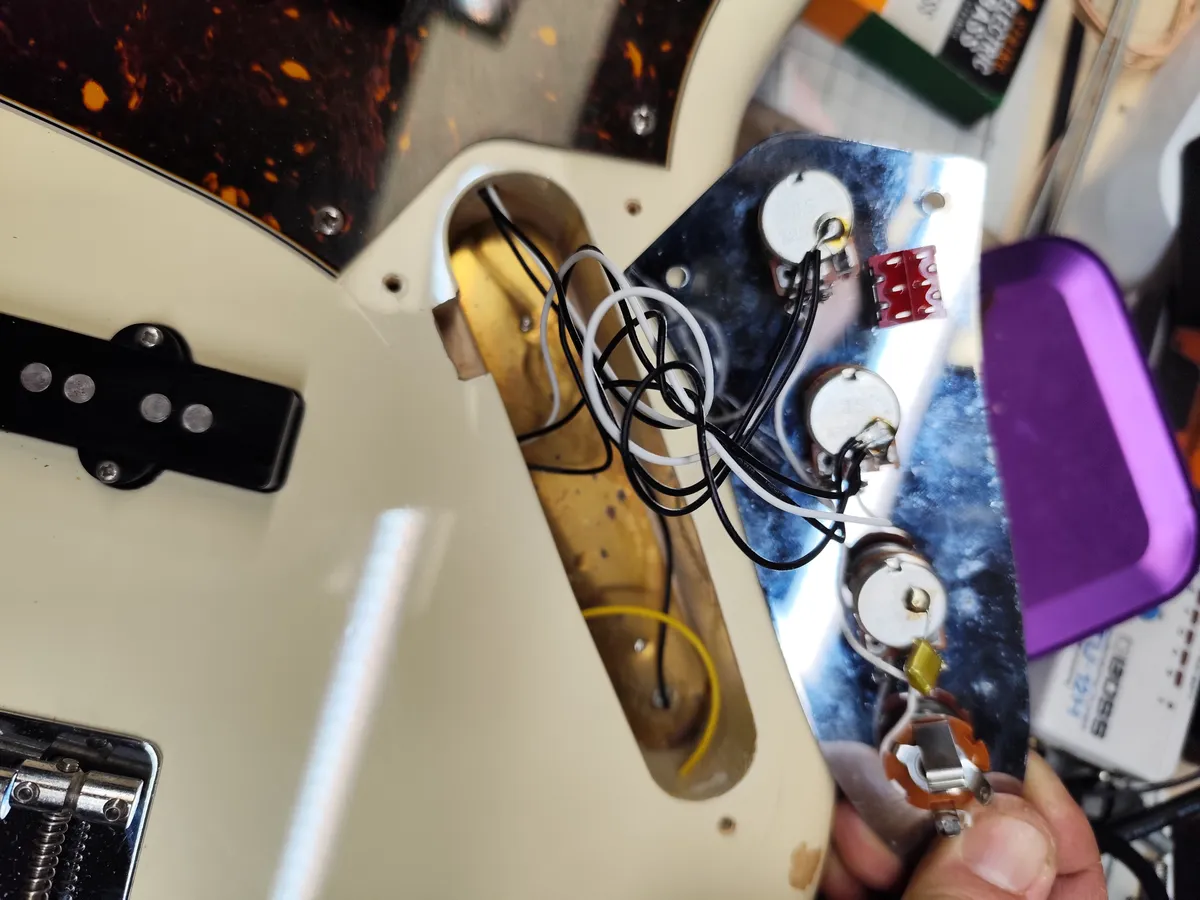

회로부 플레이트에 6핀 토글 스위치를 설치하려면 스위치 크기 만큼 바디에 라우팅을 해야 됩니다. 바디를 깍으면서 스위치가 들어갈 자리를 만들어 줍니다. 푸쉬풀 포텐셔미터를 설치하는 방법도 있긴한데 재즈베이스 볼륨 노브를 뽑고 눌리기엔 조금 불편하기에 직관적 사용이 가능한 토글 스위치를 설치하였습니다.

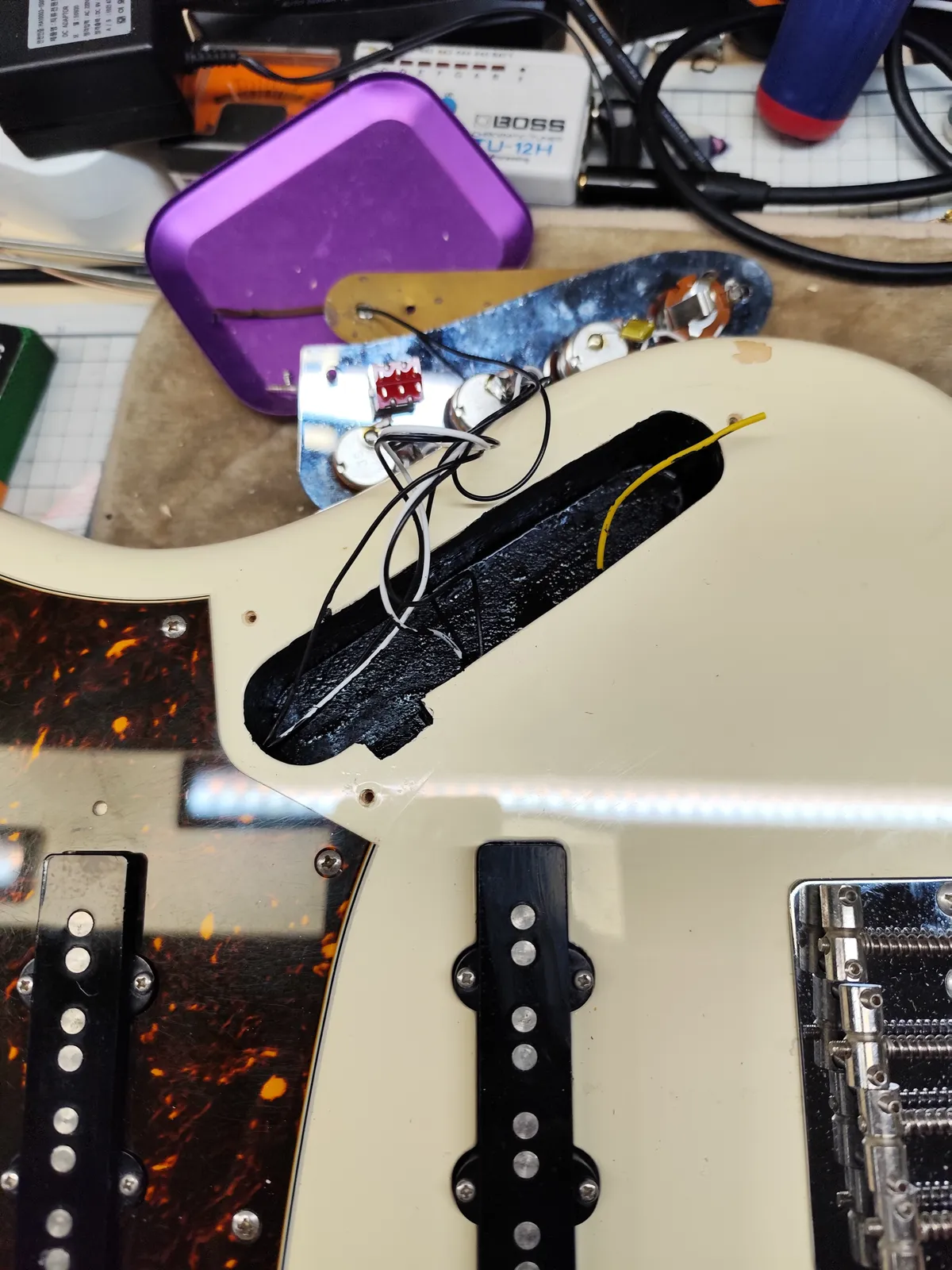

회로부 라우팅 부분은 쉴딩 도료를 발라서 전체 그라운드 도통이 되게 하였습니다.

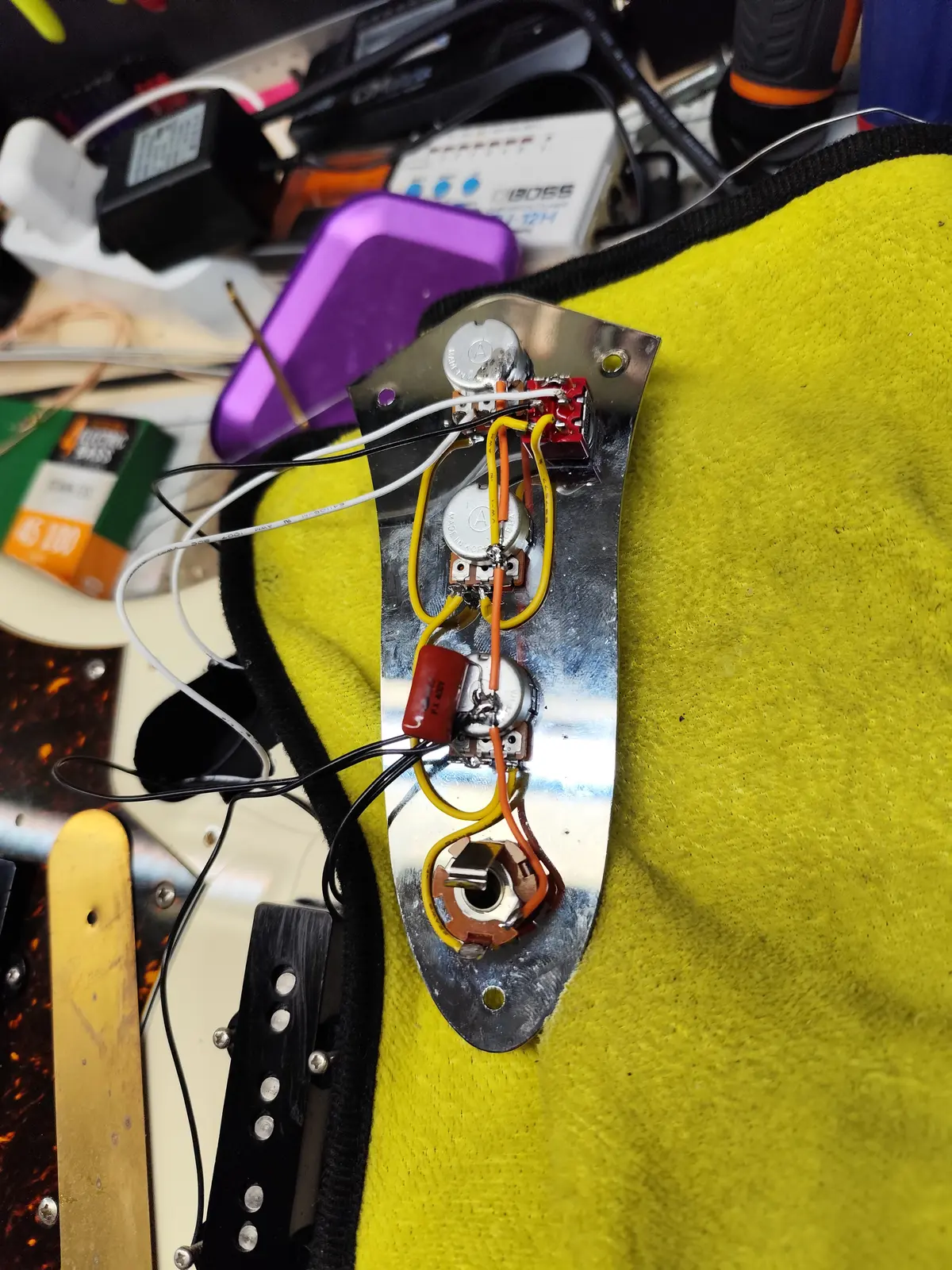

기존 A250K 포텐셔미터는 험버커 톤 모드로 바꾸면 제대로 출력이 안되기에 A500K로 3개를 다 바꾸어 주고 캐퍼시터는 편의성을 높이기 위해 용량이 낮은 0.018uf 캐퍼시터로 바꾸었습니다. 배선 모두 깔끔하게 다시 작업하였습니다.

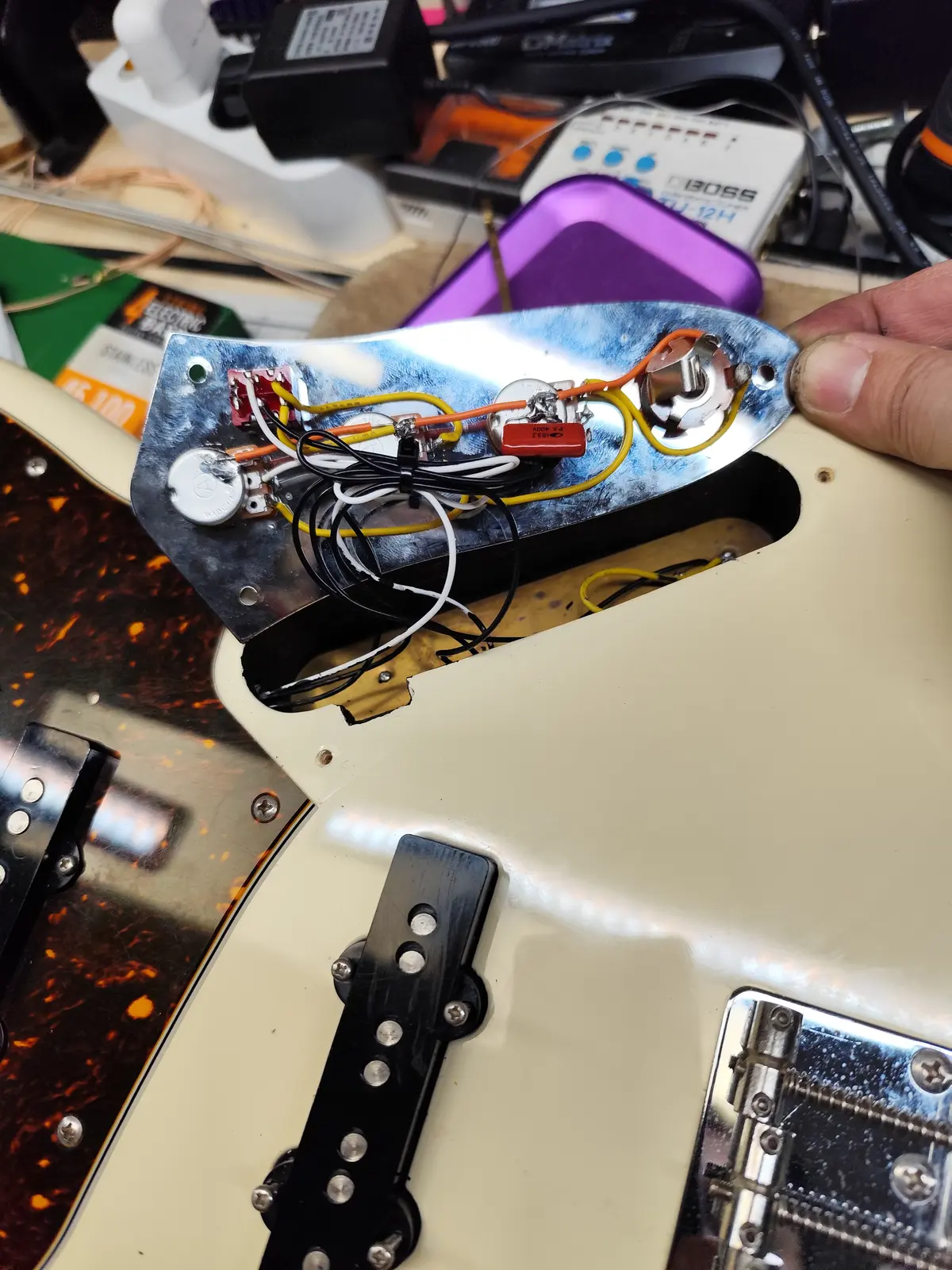

배선도 정리하고 토글스위치가 바디와 간섭은 없는지 잘 작동하는지 확인합니다.

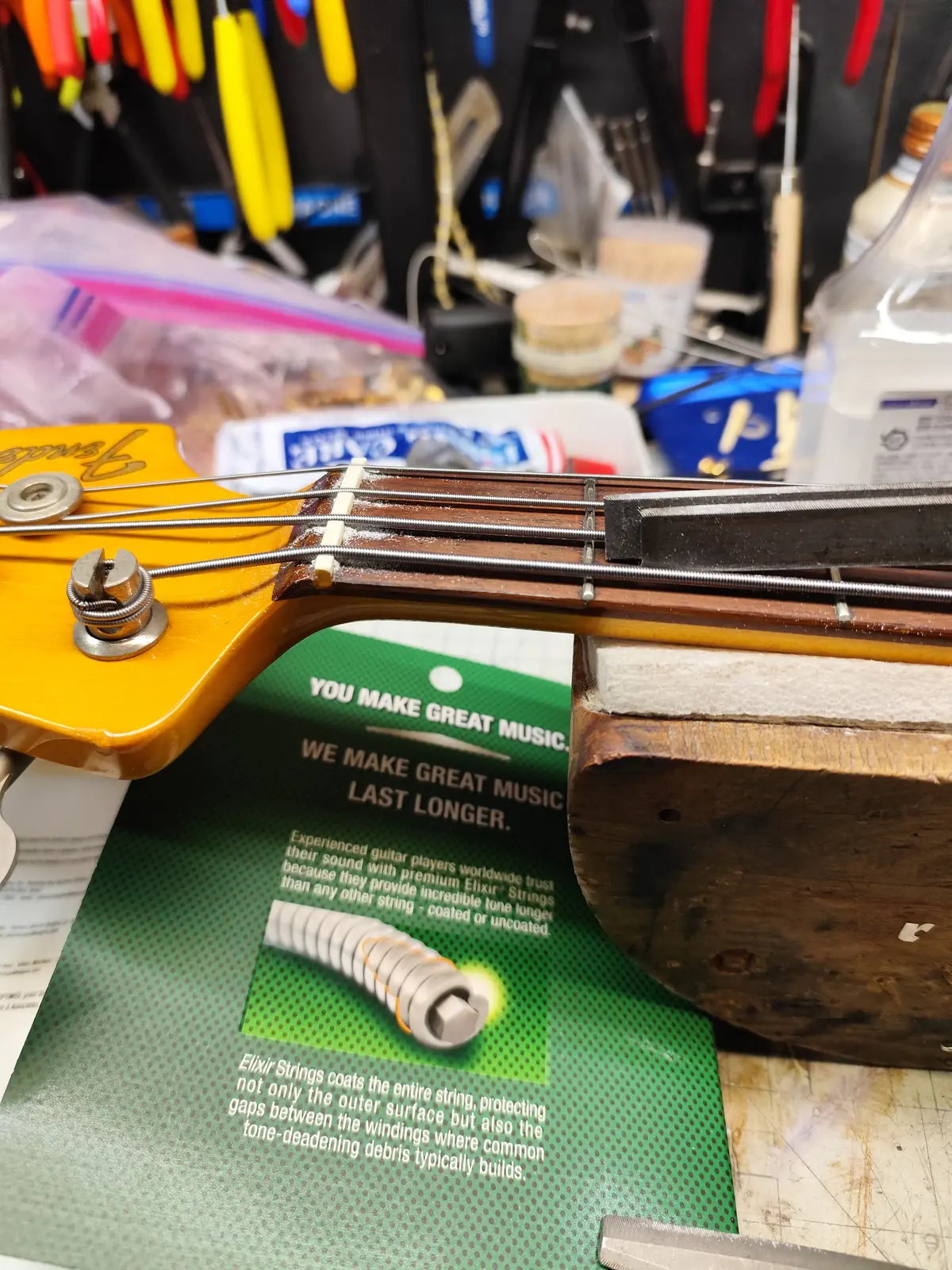

넥 조인트, 너트, 브릿지 까지 세심하게 셋업을 진행하였습니다.

프렛 광택부터 셋업, 험버커 톤 모드 전환까지 기존과 많이 달라진 범용성이 강화된 작업이 완료 되었습니다. 토글 스위치를 왼쪽 위로 올리면 기존의 싱글 픽업 사운드를 그대로 사용할 수 있고요 오른쪽 밑으로 내리면 싱글 픽업 두개는 직렬 배선으로 험버커 톤 모드 상태가 됩니다. 험버커 톤 모드가 되면 출력과 중저음이 한층 더 증가되어 프레시전 베이스의 80~90% 정도의 톤과 유사하게 바뀌는 상태가 됩니다. 약간의 차이는 픽업의 위치가 실제 험버커 보다는 조금 떨어져 있는 차이로 픽업 위치에 의한 조금의 톤 차이가 있습니다. 이렇게 작업을 하면 톤 범용성이 더 넓어지는 베이스로 활용을 할 수 있게 됩니다. 싱글픽업 사운드로 가벼운 톤과 슬랩의 찰랑거리는 톤을 그대로 활용하면서 추가된 묵직한 험버커 톤 모드 사운드로 락과 같은 장르에도 활용이 가능합니다. 이상 작업 후기입니다. 감사합니다.
