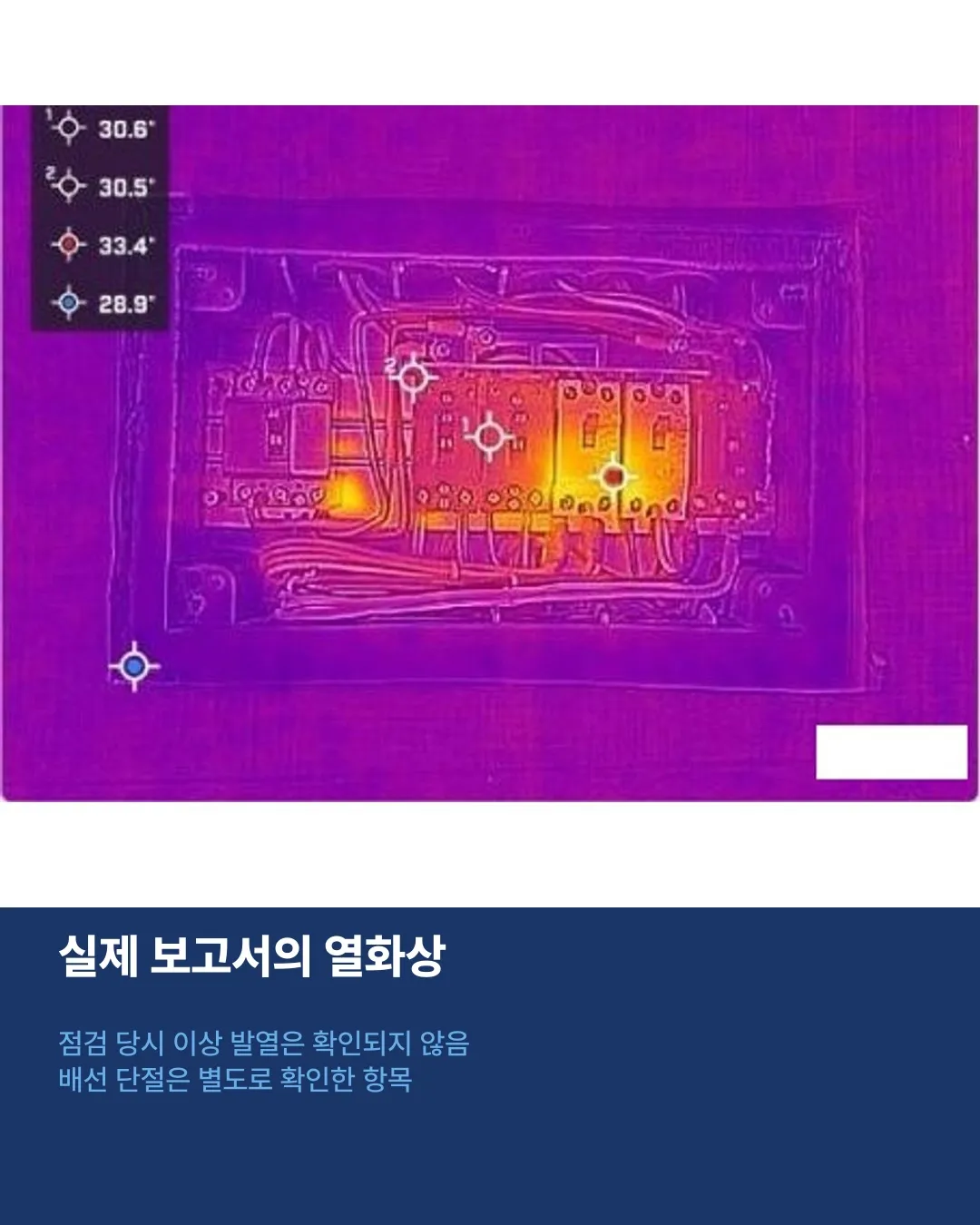

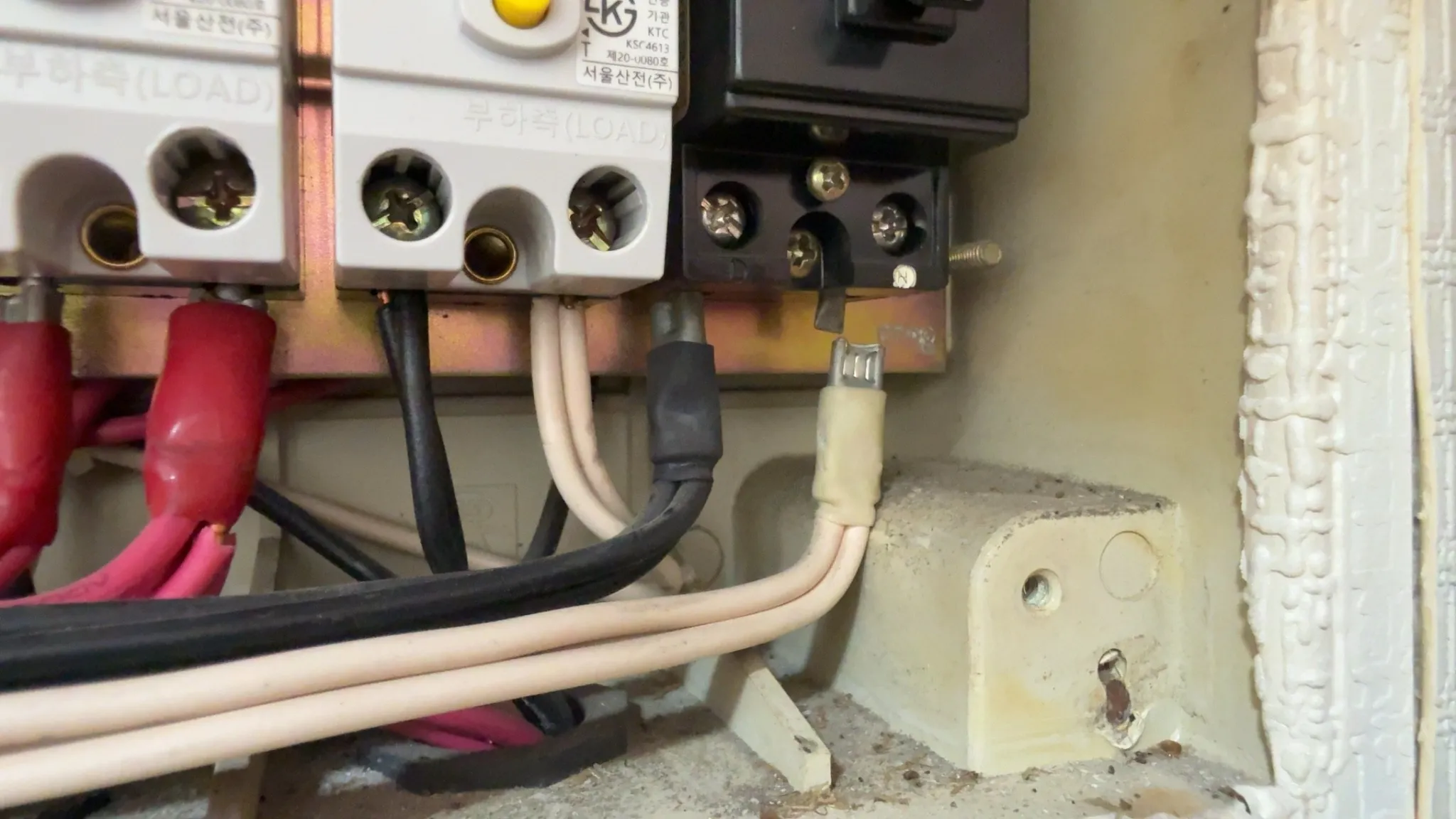

분전반에 전기가 들어온다고 접속 상태까지 괜찮은 것은 아닙니다. 서울 구로구 구축 아파트에서 오른쪽 끝 분기차단기의 배선 단자부 단절을 확인하고, 점검 중 해당 회로를 차단한 사례입니다. 1986년 준공된 공실 세대입니다. 이번 글에서는 분전반의 배선 접속 문제 한 가지와 현장 조치, 후속 보수 방향을 살펴봅니다. 분전반 오른쪽 끝에서 확인한 단자 단절 분전반에는 메인차단기를 포함해 총 6개의 차단기가 있었습니다. 분기차단기 2개는 교체된 상태였고, 나머지 4개는 1985년 9월 제작 제품으로 기록돼 있습니다. 메인차단기는 30A, 분기차단기는 20A / 30A 사양입니다. 오른쪽 끝 분기차단기의 배선 단자부가 단절된 상태를 확인했습니다. 차단기 외관이나 스위치 작동뿐 아니라 배선이 연결되는 부분까지 확인해야 하는 이유입니다. 현장에서는 해당 회로를 차단했습니다 단자부 단절을 확인한 뒤 점검자가 해당 분기차단기를 차단했습니다. 보고서에는 단자부 보수 전까지 해당 회로의 사용을 제한하고 차단 상태를 유지하도록 권고한 내용이 남아 있습니다. 열화상 결과와 배선 상태를 함께 봅니다 점검 당시 분전반과 차단기 접속부에서는 이상 발열이 확인되지 않았습니다. 아래는 실제 보고서에 수록된 분전반 열화상 측정 부분입니다. 온도 표시와 측정 색상을 그대로 남겼습니다. 발열 결과만으로 단자 연결 상태를 대신 판단할 수는 없습니다. 이 세대에서는 열화상 확인과 배선 접속부의 육안 확인을 함께 진행했습니다. 보수와 사용 재개 전 확인할 내용 보고서는 전기 전문업체를 통한 배선 접속 상태 확인과 단자부 보수를 권고합니다. 오래된 차단기 교체를 검토할 때에는 내부 배선의 체결 상태, 접속부 열화 여부, 회로별 부하 상태도 함께 살펴보도록 정리했습니다. 보수가 끝난 뒤에는 해당 회로의 연결 상태와 작동 여부를 전문업체에 다시 확인받고 사용을 재개하는 순서가 필요합니다. 입주나 리모델링을 앞둔 구축 아파트라면 분전반 외관뿐 아니라 제조 연식과 실제 배선 상태를 같이 기록해 두면 후속 보수 범위를 정하는 데 도움이 됩니다.

실제 현장의 진단 위치와 관찰 내용

실제 현장의 진단 위치와 관찰 내용

실제 보고서의 측정 사진과 기록
